В преобразователе частоты супергетеродина могут работать два транзистора: в смесителе и гетеродине. Подобные каскады называют преобразователями с отдельным гетеродином . Преобразователи же частоты подавляющего большинства любительских супергетеродинов однотранзисторные. Их называют преобразователями с совмещенным гетеродином , так как один и тот же транзистор выполняет одновременно роль гетеродина и смесителя.

Принципиально так работают преобразователи частоты и ламповых супергетеродинов.

Преобразователи частоты многих транзисторных супергетеродинов, в том числе и массовых промышленных, рассчитаны на прием радиовещательных станций только двух диапазонов — средневолнового и длинноволнового. Коротковолновый диапазон у них часто отсутствует. Объясняется это тем, что введение коротковолнового диапазона связано со значительными усложнениями преобразователей частоты, которые не всегда оправдываются при их эксплуатации. Радиолюбители же чаще всего собирают еще более простые транзисторные супергетеродины — однодиапазонные с учетом местных условий радиоприема, но обязательно с усилителем ПЧ. Без усилителя ПЧ транзисторный супергетеродин работает плохо.

Это краткое отступление может навести тебя на грустные размышления: есть ли смысл собирать транзисторный супергетеродин? Есть, конечно! Потому что селективность супергетеродина лучше, чем у приемника прямого усиления, и чувствительность более равномерна по всему диапазону волн, перекрываемому приемником. В этом ты убедишься сам.

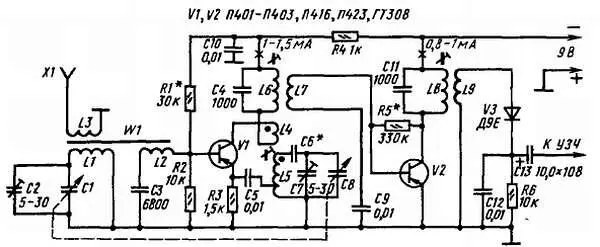

Принципиальная схема радиочастотной части и детектора такого супергетеродина с совмещенным гетеродином показана на рис. 235.

Рис. 235. Принципиальная схема радиочастотной части и детектора транзисторного супергетеродина

Усилитель 3Ч (на схеме не показан) ничем не отличается от усилителя 3Ч приемника прямого усиления. Им может быть любой из тех усилителей, которые ты уже конструировал. Но в принципе усилитель 3Ч необязателен — нагрузкой детектора могут быть головные телефоны, включенные в его цепь вместо резистора R6.

Входная цепь супергетеродина, состоящая из контура L1C1C2 магнитной антенны W1 и катушки связи L2, ничем не отличается от входной цепи радиочастотного каскада приемника прямого усиления. Катушка L4, включенная в коллекторную цепь транзистора, и контур L5C6C7C8, соединенный через конденсатор С5 с эмиттером транзистора V1, образуют гетеродинную часть преобразователя. Благодаря индуктивной связи между катушками L4 и L5 в контуре L5C6C7C8 возбуждаются электрические колебания, частота которых определяется данными контура и регулируется конденсатором переменной емкости С8.

Часть энергии колебаний радиочастоты, возникающих в гетеродинном контуре, через конденсатор С5 подается в цепь эмиттера транзистора V1, усиливается ими через катушку обратной связи L4 вновь попадает в гетеродинный контур, поддерживая в нем колебания той частоты, на которую он настроен. Таким образом, на ток транзистора воздействуют одновременно колебания сигнала принимаемой радиостанции и гетеродинного контура. Смешиваясь, они образуют колебания промежуточной частоты, которые выделяются коллекторной нагрузкой транзистора — контуром L6C4, настроенным на промежуточную частоту. Через катушку связи L7 они подаются к усилителю ПЧ.

Резистор R3 в этом однотранзисторном преобразователе можно рассматривал» как нагрузку контура гетеродина, на котором выделяется переменное напряжение радиочастоты, вводимое в эмиттерную цепь транзистора. Конденсатор С5 является переходным элементом, связывающим контур гетеродина с транзистором.

Обеспечение сравнительно постоянной разности между частотами настройки гетеродинного и входного контуров, равной 465 кГц, носит название сопряжения контуров. Сопряжение достигается соответствующим выбором индуктивности катушек для каждого диапазона и одновременным изменением емкости конденсаторов настройки этих контуров. А поскольку емкости конденсаторов настройки одинаковы, индуктивность гетеродинной катушки должна быть несколько меньше индуктивности катушки входного контура.

Обращаю твое внимание на конденсатор С6. Его называют сопрягающим . Будучи включенным последовательно с конденсатором настройки, он уменьшает общую емкость контура и тем самым сужает диапазон частот гетеродина. Благодаря сопрягающему конденсатору частота колебаний гетеродина по всему диапазону превышает частоту колебаний принимаемого сигнала на промежуточную частоту 465 кГц. Сопряжение настроек контуров достигается: на высокочастотном участке диапазона — подстроечными конденсаторами С2 и С7, подключенными параллельно конденсаторам настройки С1 и С8, а на низкочастотном — соответствующей подгонкой индуктивностей входной и гетеродинной катушек.
