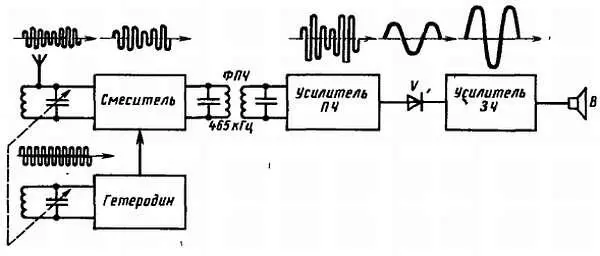

Структурную схему супергетеродина ты видишь на рис. 233.

Рис. 233. Структурная схема супергетеродина

Его входной настраиваемый колебательный контур такой же, как в приемнике прямого усиления. С него принятый сигнал радиостанции поступает в смеситель . Сюда же, в смеситель, подается еще сигнал от местного маломощного генератора колебаний радиочастоты, называемого гетеродином . В смесителе колебания гетеродина преобразуются в колебания промежуточной частоты (ПЧ), равной обычно разности частот гетеродина и принятого сигнала, которые затем усиливаются и детектируются. В большинстве случаев промежуточная частота супергетеродина равна 465 кГц. Колебания звуковой частоты, выделенные детектором, также усиливаются и далее преобразуются головкой громкоговорителя в звуковые колебания.

Смеситель вместе с гетеродином преобразуют принятый сигнал радиостанции в колебания промежуточной частоты, поэтому этот каскад супергетеродина называют преобразователем .

В выходную цепь преобразователя включены колебательные контуры, настроенные на частоту 465 кГц. Они образуют фильтр промежуточной частоты (ФПЧ), выделяющий колебания промежуточной частоты и отфильтровывающий колебания частот входного сигнала, гетеродина и их комбинаций.

При любой настройке супергетеродина частота его гетеродина должна быть выше (или ниже) частоты входного сигнала на 465 кГц, т. е. на значение промежуточной частоты. Так, например, при настройке приемника на радиостанцию, несущая частота которой 200 кГц (длина волны 1500 м), частота гетеродина должна быть 665 кГц (665–200 = 465 кГц), для приема радиостанции, частота которой 1 МГц (длина волны 300 м), частота гетеродина должна быть 1465 КГц (1465 кГц — 1 МГц = 465 кГц) и т. д. Чтобы получить постоянную промежуточную частоту при настройке приемника на радиоволну любой длины, нужно, чтобы диапазон частот гетеродина был сдвинут по отношению к диапазону, перекрываемому входным контуром, на частоту, равную промежуточной, т. е. на 465 кГц. На этой частоте и происходит усиление принятого радиосигнала до уровня, необходимого для нормальной работы детектора.

В чем же суть преимуществ супергетеродина перед приемником прямого усиления?

В супергетеродине основное усиление принятого радиосигнала происходит на фиксированной, к тому же сравнительно низкой промежуточной частоте. Это позволяет путем увеличения числа каскадов усилителя ПЧ получить очень большое и весьма стабильное усиление принятого радиосигнала, не опасаясь возбуждения усилителя ПЧ. Селективные свойства приемника прямого усиления определяются обычно одним входным колебательным контуром. В супергетеродине же несколько колебательных контуров, постоянно настроенных на промежуточную частоту. Эти контуры, образующие фильтры ПЧ, и обеспечивают супергетеродину более высокую, чем в приемнике прямого усиления, селективность. Ко всему этому надо еще добавить, что чувствительность и селективность супергетеродина сохраняются примерно постоянными на всех диапазонах, в том числе и на коротковолновых, для которых приемники прямого усиления практически непригодны.

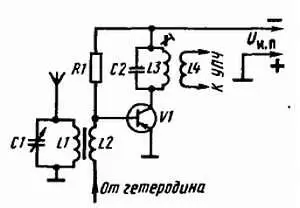

Разобраться в принципе работы транзисторного преобразователя частоты тебе поможет его упрощенная схема, изображенная на рис. 234.

Рис. 234. Упрощенный преобразователь частоты

Сигнал радиостанции, на частоту которой настроен входной контур L1C1, через катушку связи L2 подается на базу транзистора, V1. Одновременно на базу транзистора через катушку связи L2 (или непосредственно на базу) подается и сигнал гетеродина, частота которого на 465 кГц выше несущей частоты радиостанции. В коллекторной цепи колебания частот принятого сигнала и гетеродина смешиваются, в результате чего в ней возникают колебания различных частот, в том числе и промежуточной. Контур же L3C2, включенный в коллекторную цепь, настроен на промежуточную частоту, поэтому он выделяет в основном только колебания этой частоты и отфильтровывает колебания всех других частот. Выделенные контуром колебания промежуточной частоты через катушку связи L4 поступают на вход усилителя ПЧ для усиления.

Сигнал гетеродина можно подавать и в эмиттерную цепь транзистора смесительного каскада. Результат будет таким же.
