Шкив верньера 1 состоит из двух кружков диаметром 85 мм и одного кружка диаметром 80 мм. Выпили их из фанеры, склей под грузом, чтобы они не коробились. В готовом шкиве сделай радиальный пропил шириной 8-10 и глубиной 30–32 мм. Концы тросика, охватывающего ось верньера, будешь закреплять на металлической скобке в глубине выреза в шкиве: один — непосредственно, другой — через пружину 2 или резинку. Пружина или резинка будут сохранять необходимое натяжение тросика.

Точно в центре шкива просверли примерно до половины его толщины отверстие, в которое бы плотно входила ось КПЕ. К этой же стороне шкива привинти металлическую скобу с таким же отверстием и зажимным винтом. С помощью этой скобы шкив верньерного механизма будет надежно соединен с осью блока КПЕ. Осью верньера 6 может быть металлический пруток или гвоздь диаметром 5–6 мм. Ось должна вращаться в отверстиях в передней стенке шасси 9 и приклепанной к ней скобе. Чтобы не было продольного смещения оси, припаяй к ней ограничительные проволочные кольца 8 . Подшкальник сделай из жести. Ролики для тросика выточи из дюралюминия или выпили из пластмассы. Осями роликов могут служить винты, пропущенные через подшкальник и припаянные к нему.

Стрелкой служит отрезок проволоки с грузиком, оттягивающим ее вниз. Подшкальник покрась белой краской, чтобы на этом фоне хорошо выделялась стрелка.

Если приобретешь блок КПЕ со шкивом верньера и подшкальником, твоя работа по изготовлению приемника упростится.

Горизонтальную панель и переднюю стенку шасси сделай из одного куска листового дюралюминия или мягкой листовой стали толщиной 1–1,5 мм. Боковые и задняя стенки шасси могут быть дощатыми или из фанеры толщиной 8—10 мм. Вообще же желательно, чтобы шасси было цельнометаллическим и служило общим заземленным проводником приемника и экраном между деталями, размещенными сверху и в подвале шасси.

Советую сначала составить монтажную схему и в соответствии с ней расположить на бумаге основные детали приемника, наметить все отверстия и только после этого, уже по шаблону, приняться за изготовление шасси.

Сборку и монтаж приемника целесообразно проводить в таком порядке. Сначала укрепи на шасси ламповые панельки, сетевой трансформатор, диоды и электролитические конденсаторы блока питания, затем переменные резисторы, ось верньера, гнезда (или зажимы) антенны и заземления, предохранитель с защитным кожухом.

Катушки колебательных контуров с подстроечными конденсаторами и блок КПЕ крепи в последнюю очередь, может быть, даже после испытания усилителя 3Ч. Сделай все соединения, которые заведомо не придется изменять, например соединения элементов цепи накала и катодов ламп с общим минусовым проводником. Проверь, надежны ли соединения магнитопровода сетевого трансформатора, корпусов переменных резисторов и блока КПЕ с шасси, не замыкается ли на шасси гнездо антенны. Затем монтируй выпрямитель, детали выходного и детекторного каскадов и заканчивай монтажом каскада усиления РЧ.

Ламповые панельки крепи на шасси с таким расчетом, чтобы проводники сеточных и анодных цепей каждого каскада были по возможности удалены друг от друга и не проходили параллельно. Иначе между этими цепями может возникнуть паразитная связь, которая приведет к самовозбуждению приемника.

Проводники сеточных цепей должны быть предельно короткими. Стремись и к тому, чтобы все детали, относящиеся к данному каскаду, были сгруппированы возле панельки его лампы. Но в то же время избегай нагромождения деталей. Значительную часть резисторов и конденсаторов располагай на монтажных планках.

Сверху и в подвале шасси окажутся свободные от деталей места. Тебя это сейчас не должно волновать — они заполнятся, когда ты станешь превращать этот приемник в супергетеродин.

Какие дополнения надо внести в приемник, чтобы он стал двухдиапазонным и его усилитель 3Ч можно было бы использовать для воспроизведения грамзаписи?

Часть схемы двухдиапазонного варианта приемника 1-V-1 с входом для звукоснимателя показана на рис. 232.

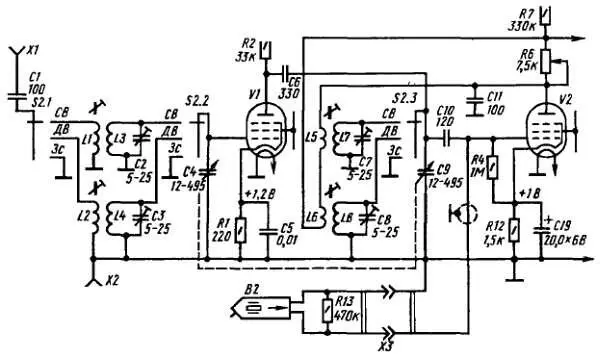

Рис. 232. Участок схемы двухдиапазонного приемника с использованием тракта звуковой частоты для воспроизведения грамзаписи

Радиочастотная часть, как видишь, отличается от однодиапазонного приемника только тем, что увеличилось число катушек и добавился переключатель S2. Здесь L1, L3, L5 и L7 — катушки средневолнового диапазона, a L2, L4, L6 и L8 — катушки длинноволнового диапазона. Когда в цепи управляющих сеток ламп включены контурные катушки одного из диапазонов, катушки контуров другого в работе приемника участия не принимают. Исключение составляют лишь две последовательно соединенные катушки обратной связи L5 и L6, постоянно включенные в анодную цепь лампы детекторного каскада и индуктивно связанные с соответствующими им контурными катушками. При настройке приемника в диапазоне средних волн контурная катушка L7 получает дополнительную энергию из анодной цепи лампы через катушку L5, а при настройке в длинноволновом диапазоне катушка L8 этого диапазона получает энергию через ее катушку обратной связи L6. Величину обратной связи в обоих диапазонах регулируют переменным резистором R6.
