Ящик представляет собой прочную четырехстенную коробку, склеенную из толстой фанеры. Спереди на планках, приклеенных к внутренним сторонам стенок, укреплены акустическая доска с динамической головкой и фальшпанель, выпиленная из листового гетинакса, цветного органического стекла или, в крайнем случае, из фанеры с гладкой поверхностью или электротехнического картона. Через отверстия в фальшпанели проходят оси переменных резисторов регулятора громкости R9, регулятора обратной связи R6 и верньерного механизма настройки приемника. Через прорезь в фальшпанели видна шкала со стрелкой на фоне подшкальника. Акустическая доска с лицевой стороны затянута декоративной тканью.

Примерные размеры ящика приемника 350х250х200 мм, металлического шасси 200х120х30 мм.

Для настройки колебательных контуров используй двухсекционный блок конденсаторов переменной емкости с наименьшей емкостью 10–12 и наибольшей 450–500 пФ. Подойдет блок КПЕ от любого промышленного лампового радиовещательного приемника.

Катушки самодельные (рис, 230, а ) и рассчитаны на прием радиостанций средневолнового диапазона. Роль их каркасов выполняют отрезки круглого ферритового (400НН) стержня диаметром 8 мм и длиной по 30–35 мм, вставленные в отверстия в гетинаксовых пластинках и приклеенных к ним клеем БФ-2 Катушки L1-L3 намотаны на шпульках, a L4 на гильзе, склеенных из плотной бумаги. Шпульки и гильза должны с небольшим трением перемещаться по стержням, чтобы можно было изменять взаимосвязь между катушками и их индуктивность. Катушка L1 должна содержать 200–220 витков, намотанных внавал, катушки L2 и L3 — по 70–80 витков, намотанных тремя секциями по равному числу витков в каждой секции, а катушка L4 — 20–25 витков, уложенных на гильзу в один слой. Для всех катушек желательно использовать провод ПЭЛШО 0,12-0,15, но можно ПЭВ-1 такого же диаметра.

Рядом с катушками на гетинаксовых пластинках находятся подстроечные конденсаторы типа КПК-1 с максимальной емкостью 25–30 пФ.

Для приема радиостанции длинноволнового диапазона катушка L1 должна содержать 350–400 витков, L2 и L3 — по 220–230 витков, а катушка L4 — 35–40 витков такого же провода.

Катушки входных цепей располагай на шасси возле лампы V1 и секции блока КПЕ каскада усиления радиочастоты, а катушки детекторного каскада — в подвале шасси на боковой стенке под секцией КПЕ этого каскада. Металлическая панель шасси будет выполнять роль экрана между катушками контуров.

Сетевой трансформатор блока питания может быть готовым, например от радиоприемника или радиолы «Рекорд», или самодельным. Для самодельного трансформатора используй магнитопровод с площадью сечения не менее 5,5 см 2(например, УШ16 х 35). О расчете числа витков в обмотках я говорил тебе в одиннадцатой беседе.

Возле сетевого трансформатора размещай диоды выпрямителя, смонтированные на гетинаксовой пластинке.

Динамическая головка В1 мощностью 1–3 Вт со звуковой катушкой сопротивлением 6–8 Ом, например типа 1ГД-18, 2ГД-28 или им подобная. Выходной трансформатор такой же, как в ламповом усилителе 3Ч. Его можно укрепить на диффузородержателе динамической головки или на акустической доске.

Переменные резисторы регулировки громкости (с выключателем питания) и обратной связи укреплены на шасси с помощью кронштейнов (рис. 230, б ). Кронштейны согнуты из полос дюралюминия или листовой стали и приклепаны к передней стенке шасси.

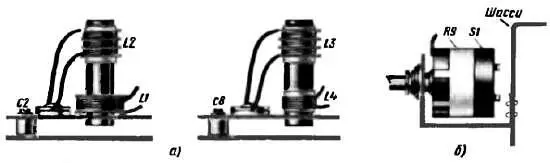

Рис. 230. Катушки приемника ( а) и крепление переменного резистора R9с выключателем питания на шасси ( б)

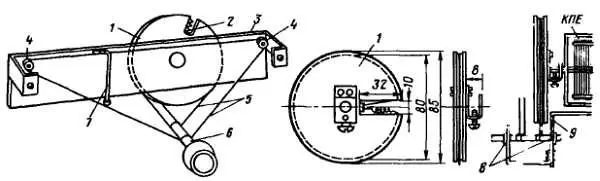

Настройка приемника осуществляется с помощью верньерного механизма, замедляющего вращение оси блока КПЕ. Этот механизм (рис. 231) представляет собой шкив 1 диаметром 80–85 мм и ось верньера 6 , связанные тросиком 5 — прочной крученой ниткой или рыболовной леской. Шкив насажен на ось КПЕ.

Рис. 231. Верньерный механизм

Из-за большой разницы в диаметрах шкива и оси верньера ось КПЕ поворачивается с большим замедлением, что позволяет очень точно настраивать приемник на радиостанции. Перед шкивом верньерного механизма подшкальник 3 , вырезанный из жести и прикрепленный к фальшпанели с внутренней стороны. По краям подшкальника имеются ролики 4 , посаженные на проволочные оси, припаянные к подшкальнику. Через ролики и ось верньера перекинут тросик со стрелкой-указателем 7 шкалы настройки. Вращаешь ось верньера — одновременно изменяются емкость секций КПЕ и положение стрелки шкалы приемника. Сама шкала — это полоска прозрачного органического стекла с начерченными делениями и цифрами длин волн радиостанций, которая прикреплена к фальшпанели против прорези в ней.
