Настрой приемник на какую-либо радиостанцию коротковолнового участка диапазона, а затем — на радиостанцию длинноволнового участка диапазона. По контрольному приемнику с градуированной шкалой, настраивая его на те же радиостанции, ты сможешь определить примерные границы диапазона волн, перекрываемого твоим приемником. Изменением положения контурной катушки на ферритовом стержне (или подстроечным сердечником, если катушка иной, чем на рис. 230, а , конструкции) или изменением числа витков в ней ты можешь несколько сдвинуть диапазон в сторону более длинных или более коротких волн.

Проверь, как действует регулятор громкости: нарастание громкости звука должно происходить при вращении ручки переменного резистора в направлении движения часовой стрелки.

Затем проверь действие обратной связи. С увеличением обратной связи в динамической головке должен появиться щелчок — это порог генерации. Если генерации не возникает и громкость приема уменьшается, поменяй местами включение выводов катушки обратной связи. Наибольшая громкость должна быть при глубине обратной связи, близкой к порогу генерации. Дальнейшее увеличение обратной связи ведет к искажениям.

После этого восстанови соединение конденсатора С6 с контуром детекторного каскада, а антенну подключи к предназначенному для нее гнезду X1.

Настрой приемник на радиостанцию коротковолнового участка диапазона только подстроечным конденсатором контура радиочастотного о каскада (С2 на рис. 228) добейся наиболее громкого приема этой станции. Если четко выраженного резонанса настройки контуров не получается, поставь ротор подстроечного конденсатора в положение несколько большей или, наоборот, меньшей емкости; блоком КПЕ настрой приемник на ту же станцию и так же добивайся наиболее громкого приема подстроечным конденсатором первого контура. Затем блоком КПЕ настрои приемник на радиостанцию длинноволнового участка диапазона, а наибольшей громкости ее приема добивайся подбором индуктивности катушки контура каскада усиления РЧ путем перемещения ее по ферритовому стержню, но уже не трогая контурной катушки детекторного каскада.

Такое сопряжение настроек контуров приемника в коротковолновом и длинноволновом участках диапазона повтори в такой же последовательности еще два-три раза, добиваясь всякий раз наибольшей громкости радиоприема. Дело это, не скрою, кропотливое. Но без хорошего сопряжения контуров чувствительность и селективность приемника 1-V-1 могут быть хуже, чем у приемника 0-V-1.

Теперь хочу ответить на вопрос, который, полагаю, тебя интересует: можно ли в ламповом приемнике 1-V-1 использовать магнитную антенну? Конечно, можно, сохранив при этом в детекторном каскаде те же катушки. Ферритовый стержень и данные контурной катушки магнитной антенны должны быть такими же, как в транзисторном приемнике. Эту катушку подключай к управляющей сетке лампы каскада усиления радиочастоты непосредственно, без дополнительной катушки связи. Через нее же на управляющую сетку будет подаваться и напряжение смещения. Сопряжения настроек входного и детекторного контуров в низкочастотном участке диапазона добивайся перемещением катушки магнитной антенны по ферритовому стержню, а в высокочастотном — подстроечным конденсатором.

* * *

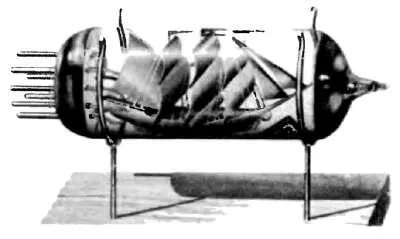

На этом я заканчиваю беседу, посвященную знакомству с электронными лампами и использованию их в некоторых радиолюбительских конструкциях. Если захочешь побольше узнать о разновидностях электронных ламп и их параметрах, в этом тебе поможет соответствующая литература.

Практическое знакомство с радиоприемной аппаратурой начинается, как правило, с освоения приемников прямого усиления. Так поступил и ты. Затем наступает следующий, более сложный этап радиолюбительского творчества — изучение и конструирование супергетеродинного приемника, обладающего лучшими, чем приемник — прямого усиления, селективностью и чувствительностью. Этому основному современному типу радиовещательных приемников и посвящается эта беседа.

Чем принципиально отличается супергетеродин от приемника прямого усиления? В основном — методом усиления модулированных колебаний радиочастоты. В приемнике прямого усиления принятый сигнал усиливается без какого-либо изменения его частоты. В супергетеродине же принятый сигнал преобразуется в колебания так называемой промежуточной частоты, на которой и происходит основное усиление принятого радиосигнала. Что же касается детектирования, усиления колебаний звуковой частоты и преобразования их в звуковые колебания, то эти процессы в приемниках обоих типов происходят принципиально одинаково.
