Входной настраиваемый колебательный контур образуют катушка L2, конденсатор переменной емкости С3 и подстроечный конденсатор С2. Связь этого контура с антенной индуктивная, через катушку L1 антенной цепи, образующую с катушкой L2 высокочастотный трансформатор. Такая связь контура с антенной обеспечивает более равномерную по диапазону передачу сигнала из антенны в контур, чем при емкостной связи, как это было в предыдущих приемниках. Конденсатор С1 выполняет вспомогательную роль — защищает вход приемника на случай соединения внешней антенны с проводами электросети.

Модулированные колебания радиочастоты, на которую настроен контур L2C2C3, усиливаются лампой V1 и из ее анодной цепи, в которую включен нагрузочный резисгор R2, через конденсатор С6 поступают во второй настраиваемый колебательный контур L3C8C9 детекторного каскада, аналогичный первому. Оба контура настраиваются одновременно конденсаторами С3 и С9, представляющими собой блок конденсаторов переменной емкости.

Лампа V2 детекторного каскада работает в режиме сеточного детектирования , т. е. в режиме, при котором детектирование происходит в цепи управляющей сетки лампы. Для этого контур L3C8C9 соединен с управляющей сеткой лампы не непосредственно, как в первом каскаде, а через конденсатор С10.

Управляющая сетка этой лампы, кроме того, соединена резистором R4 с катодом. Эти детали, называемые сеточными, и создают условия работы лампы в режиме сеточного детектирования.

Сущность сеточного детектирования заключается в следующем. Сетка и катод лампы образуют диод, на который с контура L3C8C9 подаются модулированные колебания радиочастоты. При этом в цепи такого диода, а также в его нагрузке, роль которой выполняет резистор R4, возникают, радиочастотные импульсы, амплитуда которых изменяется с частотой модулирующего сигнала на радиостанции. Низкочастотная составляющая тока в этой цепи есть не что иное, как выделенные детектором колебания звуковой частоты.

Но нагрузка детектора (резистор R4) включена между сеткой и катодом. Значит, на этом участке анодной цепи лампы действует переменное напряжение звуковой частоты, которое усиливается лампой. Таким образом, лампа V2 не только детектирует радиочастотный сигнал, но и усиливает создающиеся при этом колебания звуковой частоты, что повышает чувствительность приемника.

Для повышения не только чувствительности, но и селективности приемника, в детекторный каскад введена регулируемая положительная обратная связь. Поэтому в анодную цепь лампы включена катушка L4, называемая катушкой обратной связи, индуктивно связанная с катушкой L3 контура этого каскада. Через нее часть энергии радиочастотной составляющей анодного тока лампы подается обратно в контур для компенсации потерь в нем. В результате амплитуды колебаний радиочастот в сеточной цепи и колебаний звуковой частоты в анодной цепи увеличиваются.

Обратную связь регулируют переменным резистором R6, включенным параллельно катушке обратной связи L4. Наиболее сильная обратная связь, соответствующая наибольшей чувствительности и селективности приемника, будет, когда движок резистора R6 находится в нижнем (по схеме) положении. Конденсаторы С11 и С13, блокирующие анодную цепь лампы по высокой частоте, улучшают действие обратной связи.

Правая (по схеме) часть приемника, в которую входит и лампа V2, знакома тебе по усилителю 3Ч для воспроизведения грамзаписи (см. рис. 225). Только там работала комбинированная лампа, регулятор громкости был в цепи управляющей сетки лампы первого каскада, а здесь он (R9) стоит в цепи управляющей сетки выходной лампы.

Лампа V1 получает отрицательное напряжение смещения с резистора R1 через катушку L2, а лампа V3 — с резистора R10 через резистор R9. Резистор R5 и конденсатор С7 образуют ячейку развязывающего фильтра, предотвращающую самовозбуждение приемника через общий источник питания цепей ламп.

Какова роль подстроечных конденсаторов С2 и С8? Ими выравнивают начальные емкости обоих настраиваемых колебательных контуров, что необходимо для сопряжения (согласования) собственных частот контуров в высокочастотном участке диапазона. В низкочастотном участке диапазона сопряжение частот контуров осуществляют подстроечными сердечниками катушек L2 и L3.

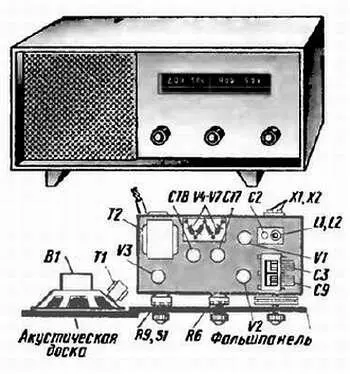

Внешний вид и схема размещения шасси и динамической головки в ящике приемника могут быть такими, как показано на рис. 229.

Рис. 229. Внешний вид и схема размещения деталей приемника на шасси и в корпусе
