Триоды, тетроды и пентоды — универсальные радиолампы. Их применяют для усиления переменных и постоянных токов и напряжений, в качестве детекторов, для генерирования электрических колебаний разных частот и многих других целей. Принцип работы радиолампы основан на направленном движении в ней электронов. «Поставщиком» же электронов внутри лампы является катод, нагретый до температуры 800-2000 °C.

В чем сущность этого явления?

Если кастрюлю, наполненную водой, поставить на огонь, то по мере нагревания частицы воды начнут двигаться все быстрее и быстрее. Наконец, вода закипит. При этом частицы воды будут двигаться с настолько большими скоростями, что некоторые из них оторвутся от поверхности воды и покинут ее — вода начнет испаряться. Нечто подобное наблюдается и в электронной лампе. Свободные электроны, содержащиеся в раскаленном металле катода, движутся с огромными скоростями. При этом некоторые из них покидают катод, образуя вокруг него электронное «облако». Это явление испускания, или излучения, катодом электронов называют термоэлектронной эмиссией . Чем сильнее раскален катод, тем больше электронов он испускает, тем гуще электронное облако, когда говорят, что «лампа потеряла эмиссию», это значит, что с поверхности ее катода свободные электроны по какой-то причине вылетают в очень малом количестве. Лампа с потерянной эмиссией работать не будет.

Однако чтобы электроны могли вырываться из катода, надо не только нагреть его, но и освободить окружающее пространство от воздуха. Если этого не сделать, вылетающие электроны потеряют скорость, «завязнут» в молекулах воздуха. Поэтому-то в электронной лампе и создают вакуум. Откачивать воздух необходимо еще и потому, что при высокой температуре катод поглощает кислород воздуха, окисляется и быстро разрушается. К этому нужно добавить, что на поверхность катода наносят слой окислов бария, стронция и кальция, обладающий способностью излучать электроны при сравнительно низкой температуре нагрева.

Самой простой радиолампой-диодом — может стать любая лампа накаливания, если внутрь ее баллона впаять металлическую пластинку с выводом наружу (рис. 217) и удалить из баллона воздух.

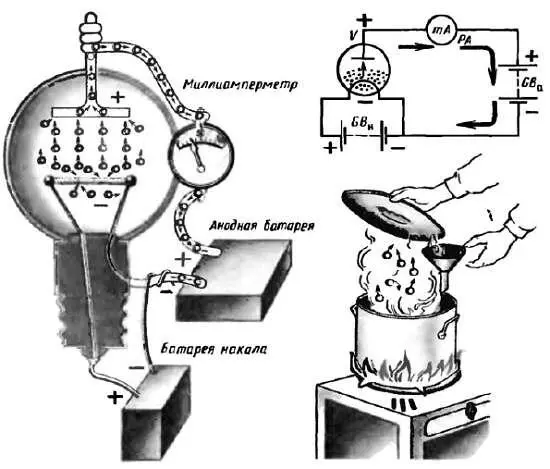

Рис. 217. Если в лампу накаливания ввести анод и удалить из баллона воздух, она превратится в простейшую электронную лампу-диод

Чтобы разогреть ее нить накала, подключим к ее выводам батарею накала GB н . Образуется цепь накала . Вторую батарею, но с более высоким напряжением, соединим отрицательным полюсом с одним из выводов нити накала, а положительным полюсом — с анодом. Образуется вторая цепь — анодная , состоящая из участка катод-анод, анодной батареи GB a и соединительных проводников. Если включить в нее миллиамперметр, стрелка прибора укажет на наличие тока в этой цепи.

У тебя, естественно, может возникнуть вопрос: почему в анодной цепи течет ток? Ведь между катодом и анодом нет электрического соединения.

Отвечаю: подключив анодную батарею, мы тем самым создали на аноде положительный заряд, а на катоде — отрицательный. Между ними возникло электрическое поле , под действием которого электроны, испускаемые катодом, устремляются к положительно заряженному аноду. А катод покидают другие электроны, которые также летят к аноду. Достигнув анода, электроны движутся по соединительным проводникам к положительному полюсу анодной батареи, а избыточные электроны с отрицательного полюса батареи текут к катоду. Образование в анодной цепи диода потока электронов можно сравнить с таким явлением. Если над кипящей водой поместить крышку кастрюли или тарелку, то образовавшийся пар будет на ней охлаждаться и «сгущаться» в капельки воды. С помощью воронки мы можем эту воду вернуть в кастрюлю. Получается как бы замкнутая цепь, по которой движутся частицы воды.

Ток анодной цепи называют анодным током, а напряжение между анодом и катодом лампы анодным напряжением. Наряду с термином «анодное напряжение» применяют также термины «напряжение на аноде», «напряжение анода». Все эти термины равнозначны: они подразумевают напряжение, действующее между анодом и катодом. Если полюсы анодной батареи или иного источника тока присоединены непосредственно к катоду или аноду лампы, то анодное напряжение будет равно напряжению источника тока.
