А теперь подумай и ответь: будет ли в анодной цепи диода протекать ток, если положительный полюс анодной батареи соединить с нитью накала, а отрицательный — с анодом? Конечно, нет. Ведь анод в этом случае имеет отрицательный заряд. Он будет отталкивать электроны, испускаемые катодом, и никакого тока в этой цепи не будет.

Итак, двухэлектродная электронная лампа, как и полупроводниковый диод, обладает свойством односторонней проводимости тока. Но она в отличие от полупроводникового диода пропускает через себя только прямой ток, т. е. ток только в одном направлении — от катода к аноду. В обратном направлении, т. е. от анода к катоду, ток идти не может. В этом отношении радиолампа, бесспорно, превосходит полупроводниковый диод, через который течет небольшой обратный ток.

Что влияет на значение анодного тока диода? Если катод имеет постоянный накал и излучает беспрерывно одно и то же количество электронов, то анодный ток зависит только от анодного напряжения. При небольшом анодном напряжении анода достигнут лишь те электроны, которые в момент вылета из катода обладают наиболее высокими скоростями. Другие, менее «быстрые» электроны останутся возле катода. Чем выше анодное напряжение, тем больше электронов притянет к себе анод, тем значительнее будет анодный ток. Однако не следует думать, что повышением анодного напряжения можно бесконечно увеличивать анодный ток. При некотором достаточно высоком анодном напряжении все электроны, излучаемые катодом, будут попадать на анод и при дальнейшем увеличении напряжения на аноде анодный ток перестает расти. Это явление называют насыщением анода.

Увеличить эмиссию катода можно повышением напряжения накала. Но при этом продолжительность жизни лампы резко уменьшается, а при чрезмерно большом напряжении накала катод быстро теряет эмиссию или совсем разрушается.

А что происходит в анодной цепи анода, когда в ней действует переменное напряжение?

Обратимся к рис. 218.

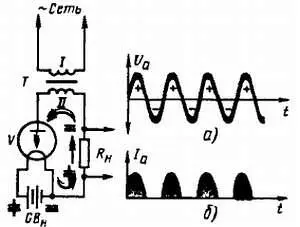

Рис. 218. Диод выпрямляет переменный ток

Здесь, как и в предыдущем примере, катод диода накаляется током батареи GB н . На анод лампы подается переменное напряжение, источником которого служит вторичная (II) обмотка сетевого трансформатора Т . В этом случае напряжение на аноде периодически изменяется по значению и знаку (рис. 218, а ). А так как диод обладает односторонней электропроводностью, ток через него идет только при положительном напряжении на его аноде. Говоря иными словами, диод пропускает положительные полуволны (рис. 218, б ) и не пропускает отрицательных полуволны переменного тока.

В результате в анодной цепи течет ток одного направления, но пульсирующий с частотой переменного напряжения на аноде. Происходит выпрямление переменного тока — явление, знакомое тебе по работе полупроводникового диода.

Если в анодную цепь включить нагрузочный резистор R н , через него также будет течь выпрямленный диодом ток. При этом на выводе резистора, соединенном с катодом, будет плюс, а на другом выводе — минус выпрямленного напряжения. Это напряжение, создающееся на резисторе, может быть сглажено фильтром выпрямителя и подано в другую цепь, для питания которой необходим постоянный ток.

Лампы, предназначаемые для работы в выпрямителях, называют кенотронами .

Двухэлектродные лампы можно использовать не только для выпрямления переменного тока, но и для детектирования модулирования колебаний РЧ.

А теперь воспользуемся нашим самодельным диодом и поместим между его катодом и анодом сетку примерно в том виде, какой она была в первых конструкциях радиоламп (рис. 219). Получится триод. Присоединим к его электродам накальную и анодную батареи. В анодную цепь включим миллиамперметр, чтобы следить за всеми изменениями тока в этой цепи.

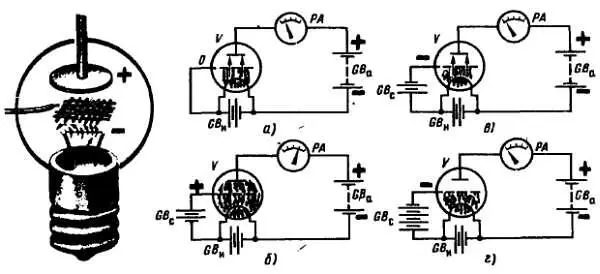

Рис. 219. Действие трехэлектродной лампы

Сетку временно соединим проводником с катодом (рис. 219, а ). В этом случае сетка, имея нулевое напряжение относительно катода, почти не оказывает влияния на анодный ток; анодный ток будет таким же, как в опыте с диодом. Удалим проводник, замыкающий сетку на катод, и включим между ними батарею с небольшим напряжением, но так, чтобы ее отрицательный полюс был соединен с катодом, а положительный — с сеткой (рис. 219, б ). Эту батарею назовем сеточной и обозначим GB C . Теперь сетка находится под положительным напряжением относительно катода. Она стала как бы вторым анодом. Образовалась новая цепь — сеточная , состоящая из участка сетка-катод, батареи GB C и соединительного провода. Имея положительный заряд, сетка притягивает к себе электроны. Но набравшие скорость электроны будут перехвачены силой притяжения более высокого, чем на сетке, анодного напряжения. В результате анодный ток станет больше, чем тогда, когда сетка была соединена с катодом. Такой же прирост анодного тока можно было бы получить за счет повышения анодного напряжения, но для этого пришлось бы в анодную батарею добавить в несколько раз больше элементов, чем имеет сеточная батарея.
