Почему так сложно устроен катод сетевой лампы? Цилиндр-катод обладает относительно большой массой, поэтому его температура при изменениях тока в подогревателе не изменяется. В результате эмиссия получается равномерной и при работе лампы в усилителе фон переменного тока не слышен. Нить накала сетевой лампы обозначают на схемах так же, как и в батарейной лампе, а катод — дужкой над нитью накала. Катод имеет отдельный вывод.

Нити накала большей части сетевых ламп рассчитаны на напряжение 6,3 В при токе 0,15-2 А. Оно подается от трансформаторов. Потребляемые подогревателями мощности тока во много раз больше, чем мощности, расходуемые на питание катодов батарейных ламп.

Сетевые лампы начинают работать не сразу после включения тока, а только через 25–30 с после того, как прогреется катод.

Надо сказать, что в некоторых усилителях, питаемых от сети переменного тока, иногда все же используют лампы с катодами прямого накала. Но катоды таких ламп делают более массивными, вследствие чего при периодических изменениях накаливающего тока их температура и электронная эмиссия изменяются мало. Если тебе придется столкнуться с аппаратурой на электронных лампах, придется иметь дело только с лампами косвенного накала.

Для электронной лампы, выполняющей роль усилителя, как и для транзистора, важнейшим условием для работы без искажения сигнала является смещение. Для этого на управляющую сетку (относительно катода) вместе с напряжением усиливаемого сигнала подают некоторое постоянное отрицательное напряжение, которое несколько закрывает лампу. Напряжение смещения предупреждает появление сеточных токов, что может вызвать искажение сигнала, и влияет на режим работы лампы в целом.

Напряжение смещения для биполярных транзисторов одинаково и равно: для германиевых 0,1–0,2 В, для кремниевых — 0,5–0,7 В. Для электронных же ламп оно определяется свойствами каждой конкретной лампы и указывается в паспортах ламп и справочных таблицах. Так, например, для триода 6С5С при постоянном напряжении на аноде 250 В на ее управляющую сетку должно подаваться напряжение смещения, равное минус 8 В.

В принципе смещение на управляющую сетку можно подавать от специальной батареи с соответствующим напряжением, как это иногда делали в батарейных ламповых приемниках. В сетевой же аппаратуре применяют так называемое автоматическое смещение , не требующее специальной батареи.

Схему усилителя с таким способом смешения ты видишь на рис. 221.

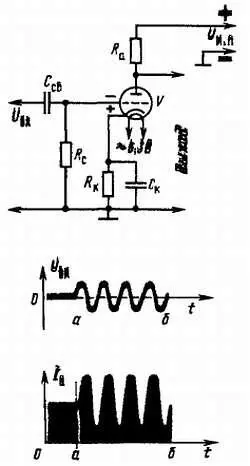

Рис. 221. Триод-усилитель и графики, иллюстрирующие его работу

В усилителе работает триод с катодом косвенного накала. Нить накала лампы питается от обмотки трансформатора, понижающего напряжение сети до 6,3 В. Между минусом источника питания анодной цепи U и. п , функцию которого выполняет выпрямитель, и катодом лампы включен резистор R к . Управляющая сетка лампы соединена через резистор R c с нижним выводом катодного резистора R к . Через резистор R к течет катодный ток лампы, и на нем происходит падение напряжения, соответствующее току и сопротивлению в этом участке цепи. При этом на верхнем выводе резистора R к , а значит, и на катоде лампы получается положительное напряжение относительно его вывода, соединенного с минусом источника анодного напряжения. А так как сетка соединена не с катодом, а с выводом резистора R к , противоположном катоду, она получает отрицательное напряжение относительно катода.

Резистор, с помощью которого на сетке лампы создают начальное отрицательное напряжение смещения, называют резистором автоматического смещения.

Сопротивление резистора R к , необходимое для получения требуемого напряжения смешения U c для конкретной лампы можно рассчитать по формуле R к = U c/ I к, где I к — катодный ток лампы, равный току анода (или сумме токов цепей многоэлектродной лампы).

Приведу пример расчета. На управляющую сетку триода 6С5С надо подать напряжение смещения U c — 8 В. Анодный ток этой лампы составляет 8 мА. В этом случае сопротивление резистора смещения должно быть: R к = 8/0,008 = 1 кОм.

Заодно давай подсчитаем мощность тока, рассеиваемую на этом резисторе: Р = U·I = 8 В · 0,008 А ~= 0,06 Вт. Значит, этот резистор должен быть рассчитан, на мощность рассеивания не менее 0,1 Вт (MЛT-0,125). Иначе он может сгореть.
