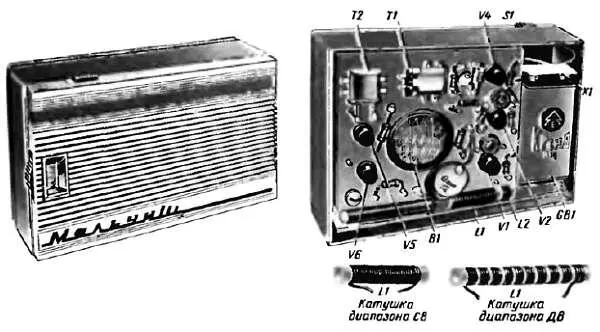

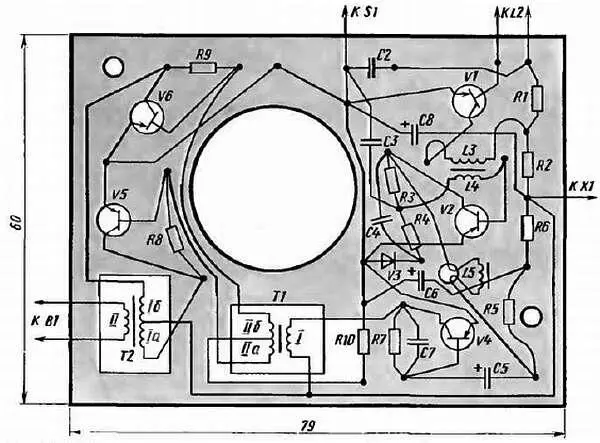

Внешний вид «Мальчиша» и компоновка узлов и деталей в его корпусе показаны на рис. 213, а схема соединения деталей на монтажной плате на рис. 214.

Рис. 213. Внешним вид и конструкция приемника « Мальчиш»

Рис. 214. Монтажная плата и соединения деталей на ней

Габариты приемника таковы, что он умещается в кармане. Но подобный приемник, если он тебя заинтересует, можно смонтировать и из имеющихся у тебя деталей. Надо только постараться сохранить примерно такую же компоновку деталей, иначе приемник может возбудиться, а борьба с возбуждением в четырехкаскадном рефлексном приемнике дело довольно сложное.

Стержень магнитной антенны из феррита 400НН или 600НН может быть круглым или плоским безразлично. Катушка L1 средневолнового приемника должна содержать 65–70 витков, длинноволнового — 200 витков, намотанных десятью секциями по 20 витков в каждой секции, а катушка связи 2 — соответственно 3–4 и 8-10 витков провода ПЭВ-1 0,1–0,15.

Катушки L3 и L4 высокочастотного трансформатора и дроссель L5 намотай, пользуясь проволочным челноком, на кольцах из феррита 600НН проводом ПЭВ-1 0,1: катушка L3 содержит 100 витков, намотанных равномерно по всему кольцу, L4-10 витков (можно увеличить до 40–50 витков), дроссель L5 — 200 витков. Эти детали приклей к плате клеем БФ-2.

В первых двух каскадах приемника можно использовать любые маломощные высокочастотные транзисторы структуры р-n-р (П401-П403, П416, П422, ГТ308, ГТ309, ГТ310), в двух других — любые маломощные низкочастотные, такой же структуры (МП39-МГ142). Высокочастотный транзистор с большим коэффициентом передачи тока h 21Э используй в первом каскаде, а с меньшим — во втором. Для выходного двухтактного каскада отбери транзисторы с одинаковыми или возможно близкими значениями этого параметра.

Межкаскадный и выходной трансформаторы Т1 и Т2 такие же, как в описанном в двенадцатой беседе трехкаскадном усилителе 3Ч.

Монтаж приемника, особенно второго и третьего каскадов, очень плотный. Настолько плотный, что неловкое движение паяльником может привести к порче детали. Здесь могут появиться и случайные соединения деталей и монтажных проводников. Поэтому закончив монтаж, внимательно осмотри его и при обнаружении мест возможных замыканий деталей немного раздвинь их.

На налаживание, возможно, придется затратить несколько часов, поэтому «Крону» на это время лучше заменить двумя последовательно соединенными батареями 3336Л, обладающими большей емкостью, или сетевым блоком питания. Вначале второй каскад используй только дли усиления колебаний радиочастоты. Для этого отключи резистор R4 от точки соединения резистора R3, катушки L4. конденсатора С3 и подключи его к выводу анода диода V3. Левый (по схеме) вывод конденсатора С5 отключи от резистора R5 и дросселя L5 и подключи к катоду диода V3. Получится не рефлексный приемник 2-V-2. Замкни проволочной перемычкой выводы катушки L2 и подключи параллельно разомкнутым контактам выключателя миллиамперметр на ток 30–50 мА. Прибор должен показать ток не более 10 мА. Если ток значительно больше, значит, в монтаже есть ошибки или электролитический, конденсатор С8 имеет большой ток утечки.

Затем измеряй и, если надо, устанавливай рекомендуемые режимы работы транзисторов. Суммарный ток покоя транзисторов V5 и V6 выходного каскада устанавливай одновременным подбором резисторов R8 и R9 одинаковых номиналов, а коллекторные токи транзисторов V1, V2, V4 — подбором резисторов R1, R3, R7 соответственно.

После проверки и подгонки токов транзисторов сними перемычку с выводов катушки L2 и, вращая ручку-диск конденсатора переменной емкости и одновременно поворачивая приемник в горизонтальной плоскости, настрой приемник на какую-нибудь станцию. При слабой слышимости подключи к входному контуру (через конденсатор емкостью 47–68 пФ) внешнюю антенну, например отрезок провода длиной 5–6 м. Если прием будет сопровождаться свистом, попробуй поменять местами выводы катушек L2, L3, дросселя L5, отодвинь каркас с катушкой L2 подальше от катушки L1. Затем восстанови рефлексный каскад, отключи внешнюю антенну и снова настрой приемник на ту же станцию. Если при этом появятся свисты, устраняй их изменением положений высокочастотных трансформатора и дросселя относительно друг друга и магнитной антенны, включением конденсатора С9.
