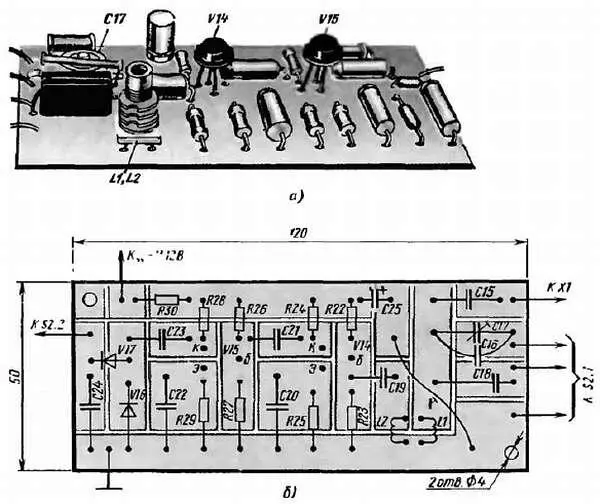

Внешний вид этого блока и схема соединений деталей на его плате показаны на рис. 208.

Рис. 208. Внешний вид радиочастотного блока радиолы ( а) и схема соединения деталей на ней ( б)

Катушки L1 и L2 намотаны на унифицированном четырехсекционном каркасе с ферритовым подстроечным сердечником (можно на аналогичном самодельном каркасе). Катушка L1, рассчитанная на прием радиостанций средневолнового диапазона, содержит 160 витков (4 секции по 40 витков) провода ПЭВ-1 0,12, a L2, намотанная поверх катушки L1, 8 витков такого же провода (для радиостанций длинноволнового диапазона — соответственно 250–280 и 15–20 витков такого же провода).

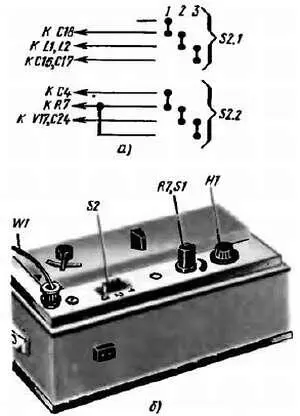

Переключатель S2 — несколько упрощенный движковый переключатель от приемника «Сокол». В нем оставлены только восемь контактов и две замыкающие пластины, расположенные с одной стороны от движка. Оставленные замыкающие пластинки размещены по схеме, показанной на рис. 209, а . Положение 1 контактов такого переключателя соответствует включению радиолы на воспроизведение грамзаписи, положение 2 — приему программ одной радиовещательной станции, положение 3 — приему второй станции.

Размещение переключателя и антенного гнезда X1 на корпусе электропроигрывателя показано на рис. 209, б .

Рис. 209. Схема переключателя ( а) и размещение его и антенного зажима на панели ЭПУ ( б)

Ограничителем перемещения движка переключателя служит отверстие в панели, на которой он укреплен с помощью гетинаксовой пластинки (размерами 100х12 мм) с отверстиями под выводы контактов, двух стоек и винтов.

Налаживание блока сводится к подгонке режимов работы его транзисторов и настройке входного колебательного контура на выбранные радиостанции. Режим транзистора V15 устанавливай подбором резистора R26, транзистора V14 — подбором резистора R22. После этого подключи антенну и, пользуясь для контроля другим радиовещательным приемником, приступай к настройке входного контура. Сначала настрой его на станцию низкочастотного участка диапазона: грубо — подбором конденсатора С18 (220–470 пФ), точно — подстроечным сердечником катушки L1. Затем подбором конденсатора С16 (33-150 пФ) и изменением емкости подстроечного конденсатора С17 настрой контур на радиостанцию высокочастотного участка диапазона. Но теперь подстроечный сердечник катушки уже не трогай, иначе собьешь настройку на первую станцию. Для уменьшения уровня шумов конденсатор С19 может быть электролитическим емкостью 1-10мкФ (положительную обкладку подключить к катушке L2).

На этом налаживание радиочастотного блока радиолы можно считать законченным. Остается вмонтировать его к корпусу электропроигрывателя возможно ближе ко входу усилителя 3Ч и переключателю вида работы S2.

Рефлексными называют приемники, некоторые транзисторы или каскады которых используются как для усиления колебаний радиочастоты, так и усиления колебаний звуковой частоты одновременно. Это позволяет несколько сократить общее число деталей и, следовательно, уменьшать габариты приемников. С одним из таких вариантов приемника прямого усиления ты уже познакомился в седьмой беседе. Но он был однотранзисторным и для его нормальной работы нужны были внешняя антенна и заземление. Так что будем считать его экспериментальным.

Сейчас же предлагаю для повторения (или опытной проверки) два варианта рефлексных приемников.

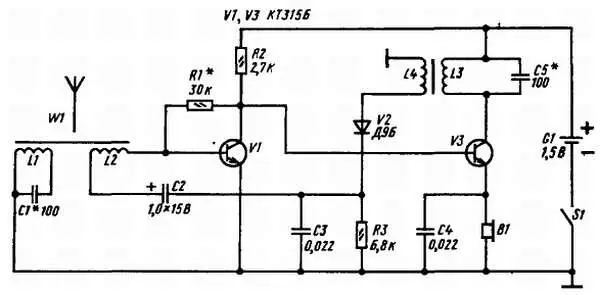

Первый вариант - двухконтурный 2-V-2 с низковольтным питанием.Его принципиальная схема показана на рис. 210. Приемник, как видишь, двухтранзисторный, с внутренней магнитной антенной на входе и телефонном на выходе. Питаясь or одного гальванического элемента 316 или 332, он обеспечивает уверенный прием программ одной местной или отдаленной мощной радиовещательной станции. Потребляемый ток не превышает 1,5 мА. Это значит, что энергии одного элемента хватает на 200–300 ч непрерывной работы приемника.

Рис. 210. Двухконтурный рефлексный приемник с низковольтным питанием

Входной контур магнитной антенны W1, настроенный на волну выбранной станции, образуют катушка L1 и конденсатор С1. Через катушку связи L2 сигнал станции поступает на базу транзистора V1 первого каскада, включенного по схеме ОЭ, а с его коллектора — непосредственно на базу транзистора V3 второго каскада. Роль радиочастотной нагрузки транзистора V3 выполняет колебательный контур, состоящий из катушки L3 высокочастотного трансформатора и конденсатора С5, настроенный, как и контур L1C1 магнитной антенны, на волну той же станции.
