Усилитель РЧ меньше всего будет склонен к самовозбуждению, если нагрузками транзисторов обоих каскадов будут резисторы. Но при этом будет несколько снижена чувствительность приемника. Компенсировать эту потерю можно более тщательной подгонкой режимов работы транзисторов, усилением связи контура магнитной антенны со входом усилителя.

Другой путь повышения чувствительности — подача смещения на базы транзисторов усилителя РЧ с делителей напряжения и включение в их цепи эмиттеров термостабилизирующих резисторов и шунтирующих их конденсаторов (по схеме на рис. 200, а ). Площадь монтажной платы, отведенной для усилителя РЧ, позволяет разместить на ней эти дополнительные детали. Кроме того, можно предусмотреть гнездо для подключения к контуру магнитной антенны внешней электрической антенны, которая увеличит дальность действия приемника.

Что же касается корпуса приемника, то он не обязательно должен быть самодельным. В магазине культтоваров можно приобрести подходящий готовый корпус портативного транзисторного приемника. Готовый корпус подскажет габариты монтажной платы и компоновку в нем деталей.

Вот с учетом подобранных деталей и возможных изменений и дополнений, проверенных на макетной панели, и конструируй приемник. Народная мудрость гласит: семь раз отмерь, а один раз — отрежь. К портативному приемнику, особенно если ты будешь стремиться уменьшать его габариты, она, как нельзя лучше, подходит. Вот почему хочется дать тебе еще один совет: учитывая имеющиеся детали, составь несколько вариантов схемы монтажа, не торопясь, выбери лучшую из них, и только тогда приступай к заготовке и разметке платы и монтажу приемника.

Теперь, когда ты имеешь представление о принципе построения и работе радиочастотного тракта приемника прямого усиления, ты сможешь добавить подобный блок в электрофон и, таким образом, превратить его в переносную радиолу.

Такой блок можно смонтировать по схеме, доказанной на рис. 207.

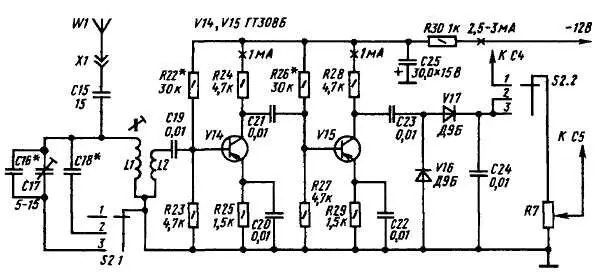

Рис. 207. Схема радиочастотного блока радиолы

Чтобы облегчить объединение схемы этого блока со схемой усилителя электрофона (см. рис. 186), на ней принята сквозная нумерация деталей и, кроме того, показан переменный резистор R7, являющийся входным элементом основного усилителя электрофона. Во время радиоприема согласующий каскад усилителя в работе радиолы не участвует.

Переключение радиолы с воспроизведения грамзаписи на прием радиостанций и обратно осуществляется двухсекционным переключателем S2. Положение переключателя на контактах 1 , показанное на схеме, соответствует включению радиолы на воспроизведение грамзаписи.

Высокочастотный блок радиолы образуют входная антенная цепь, двухкаскадный усилитель РЧ на транзисторах V14 и V15 и детектор на диодах V16 и V17, включенных, как и в портативном приемнике, по схеме удвоения выходного напряжения. Основное отличие усилителя РЧ от уже знакомых тебе двухкаскадных усилителей заключается лишь в том, что роль нагрузок обоих его транзисторов выполняют резисторы и режимы работы транзисторов жестко стабилизированы.

Для упрощения входная цепь блока рассчитана на прием двух станций средневолнового (можно длинноволнового) диапазона. Для приема станции, работающей в длинноволновом участке этого диапазона, параллельно катушке L1 секцией S2.1 переключателя S2 надо подключить конденсатор С18, а для приема станции коротковолнового участка этого же диапазона — соединенные параллельно подстроечный конденсатор С17 и конденсатор постоянной емкости С16. Емкость конденсаторов С16 и С18, обозначенных на схеме звездочками, зависит от длины волн станций, на которые будешь настраивать входной контур.
