Теперь низкоомный телефон подключи на место (в цепь эмиттера транзистора V3) и восстанови соединение конденсатора С2 с нагрузкой детектора. Приемник станет рефлексным 2-V-2. При этом громкость радиоприема должна резко возрасти. Подстрой входной контур смещением катушки L1 по ферритовому стержню, подбери дополнительно сопротивление цепочки резисторов смещения, добиваясь наиболее громкого и неискаженного звучания телефона, измерь омметром их общее сопротивление и вмонтируй вместо них постоянный резистор такого же сопротивления. Если приемник будет самовозбуждаться, устраняй это явление изменением положения высокочастотного трансформатора относительно магнитной антенны.

Остается закрепить несколькими каплями клея каркас катушки L1 на ферритовом стержне, чтобы не сбить настройки входного контура, и поместить монтажную плату приемника в корпус произвольной конструкции.

Второй вариант — рефлексный приемник «Мальчиш».Именем гайдаровского героя назван пятитранзисторный малогабаритный рефлексный приемник, который можно собрать из набора деталей и узлов, выпускаемого московским опытно-экспериментальным школьным заводом «Чайка». Приемник обеспечивает достаточно громкий прием местных и некоторых наиболее мощных отдаленных радиовещательных станций. Принципиальная схема приемника изображена на рис. 212.

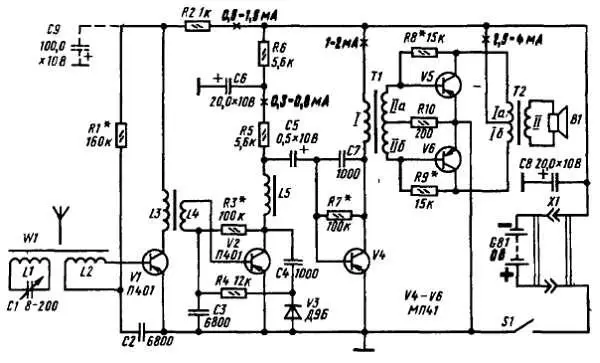

Рис. 212. Принципиальная схема приемника « Мальчиш»

Его входной настраиваемый контур образуют катушка L1 магнитной антенны W1 и конденсатор переменной емкости С1. Через катушку связи L2 сигнал радиостанции подается на базу транзистора V1 первого каскада усилителя РЧ. Коллекторной нагрузкой транзистора этого каскада служит катушка L3. Через катушку связи L4, образующую с катушкой L3 высокочастотный трансформатор, усиленный сигнал поступает на базу транзистора V2 второго каскада приемника.

Второй каскад приемника рефлексный. В связи с этим в коллекторной цепи его транзистора две нагрузки: высокочастотная, роль которой выполняет дроссель L5, и низкочастотная — резистор R5. С дросселя L5 сигнал станции, усиленный двумя каскадами, подается через конденсатор С4 на диод V3, a колебания звуковой частоты, создающиеся на нем, — на базу транзистора V2 (через резистор R4 и катушку L4). Следовательно, каскад на транзисторе V2 является вторым каскадом усиления колебаний радиочастоты и первым каскадом усиления колебаний звуковой частоты.

С резистора R5 сигнал звуковой частоты поступает (через конденсатор С5) на базу транзистора V4 второго каскада усилителя 3Ч, нагруженного на первичную обмотку I межкаскадного трансформатора Т1, а с его вторичной обмотки II — на базы транзисторов V5 и V6 выходного двухтактного усилителя мощности. Усиленные колебания звуковой частоты преобразуются головкой В1 в звук.

Коротко о назначении некоторых других элементов этого приемника. Через резистор R1 на базу транзистора V1 подается напряжение смещения. Конденсатор С2 замыкает базовую цель этого транзистора по высокой частоте и разрывает ее для постоянного тока. Напряжение смещения на базу транзистора V2 снимается с делителя, образуемого резисторами R3, R4 и диодом V3 и подается на базу через катушку L4. Диод V3 включен в прямом направлении, поэтому он приоткрыт, что улучшает работу детектора при слабых сигналах радиостанций. Одновременно резистор R4 совместно с конденсатором С3 образуют фильтр, преграждающий путь высокочастотной составляющей продетектированного сигнала ко входу рефлексного каскада.

Резистор К7 — элемент цепи смещения транзистора V4. Конденсатор С7 создает между коллекторной и базовой цепями этого транзистора отрицательную обратную связь по переменному току, предотвращающую возбуждение каскада на высших звуковых частотах. Резисторы R8-R10 образуют два взаимосвязанных делителя, создающих на базах транзисторов выходного каскада напряжение смещения, устраняющие искажения типа ступенька. Конденсатор С9, показанный на схеме штриховыми линиями, включают в том случае, если приемник самовозбуждается.

В набор, который можно приобрести в магазине культтоваров или выписать через торговую базу «Посылторга» входят все необходимые для сборки приемника детали, узлы и материалы, включая и дополнительные резисторы для подгонки режимов транзисторов, а также динамическая головка В1 типа 0,2ГД-1. Конденсатор переменной емкости C1 контура магнитной антенны, кронштейн для батареи «Крона» и пластинчатый выключатель питания S1 уже вмонтированы в полистироловый корпус будущего приемника. В заготовке монтажной платы из листового гетинакса предусмотрены отверстия под магнитную систему головки, под трансформаторы, корпуса транзисторов, опорные точки монтажа и винты крепления платы в корпусе. Обладатель набора должен, кроме монтажа, намотать на бумажных каркасах, которые с небольшим трением можно было бы перемещать по ферритовому стержню, катушки L1 и L2, на ферритовых кольцах — высокочастотные трансформаторы L3, L4 и дроссель L5 и, конечно, наладить смонтированный приемник.
