Заключительный этап — подбор оптимальной связи между входным контуром и усилителем РЧ. Изменяя расстояние между катушками L1 и L2 и, если надо, число витков катушки L2, добейся наиболее громкого и неискаженного радиоприема во всем диапазоне перекрываемых приемником радиочастот.

* * *

Приемник прямого усиления был и видимо, долго еще будет оставаться одним из важнейших этапов творческого становления радиолюбителя. Но этой беседой разговор о приемниках этого класса я не заканчиваю. Он будет продолжен в беседах, посвященных применению электронных ламп и интегральных микросхем.

В свое время электронная лампа совершила в радиотехнике подлинную революцию коренным образом изменила конструкции передающих и приемных устройств, увеличила дальность действия их, позволила радиотехнике сделать гигантский шаг вперед и занять почетное место буквально во всех областях науки и техники, производства, в нашей повседневной жизни. Но и сейчас, когда в радиоэлектронных устройствах в основном используются полупроводниковые приборы и интегральные микросхемы различного назначения, электронные лампы продолжают «трудиться» во многих радиовещательных приемниках, радиолах, магнитофонах, телевизорах. Поэтому-то я и решил познакомить тебя с устройством и работой этих «ветеранов» радиотехники, с некоторыми любительскими конструкциями на электронных лампах.

Любая электронная лампа, или, короче, радиолампа, представляет собой стальной, стеклянный или керамический баллон, внутри которого на металлических стойках укреплены электроды. Воздух из баллона лампы откачивают через небольшой отросток в нижней или верхней части баллона. Сильное разрежение воздуха внутри баллона — вакуум — непременное условие для работы радиолампы.

В каждой радиолампе обязательно есть катод — отрицательный электрод, являющийся источником электронов в лампе, и анод — положительный электрод. Катодом может быть вольфрамовый волосок, подобный нити накала электролампочки, или металлический цилиндрик, подогреваемый нитью накала, а анодом — металлическая пластинка, а чаще коробочка, имеющая форму цилиндра или параллелепипеда. Вольфрамовую нить, выполняющую роль катода, называют также нитью накала.

На схемах баллон лампы условно обозначают в виде окружности, катод — дужкой, вписанной в окружность, анод — короткой чертой, расположенной над катодом, а их выводы — линиями, выходящими за пределы окружности. Радиолампы, содержащие только катод и анод, называют двухэлектродными , или диодами .

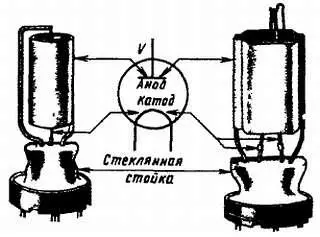

На рис. 215 показано внутреннее устройство двух диодов разных конструкций.

Рис. 215. Устройство и изображение двухэлектродной лампы на схемах

Лампа, изображенная справа, отличается тем, что ее катод (нить накала) напоминает перевернутую латинскую букву V, а анод имеет форму сплюснутого цилиндра. Электроды закреплены на проволочных стойках, впаянных в утолщенное донышко баллона. Стойки являются одновременно выводами электродов. Через специальную колодку с гнездами — ламповую панельку — электроды соединяют с другими деталями радиотехнического устройства.

В большинстве радиоламп между катодом и анодом имеются спирали из тонкой проволоки, называемые сетками . Они окружают катод и, не соприкасаясь, располагаются на разных расстояниях от него. В зависимости от назначения ламп число сеток в ней может быть от одной до пяти. По общему числу электродов, включая катод и анод, различают лампы трех -, четырех -, пятиэлектронные и т. д. Соответственно их называют триодами (с одной сеткой), тетродами (с двумя сетками), пентодами (с тремя сетками).

Внутреннее устройство одной из таких ламп-триода — показано на рис. 216. Эта лампа отличается от диодов наличием в ней спирали — сетки. На схемах сетки обозначают штриховыми линиями, расположенными между катодом и анодом.

Рис. 216. Устройство и изображение триода на схемах
