Еще раз должен тебя предупредить: во время замены резистора R11 усилитель должен быть обесточен, иначе составные транзисторы выходного каскада могут выйти из строя из-за недопустимо больших токов, текущих через них.

Работоспособность тракта 3Ч приемника в целом проверяй так, как было рассказано в предыдущей беседе при испытании усилителей 3Ч.

После этого переходи к настройке радиочастотной части приемника. Сначала, включая миллиамперметр в коллекторные цепи транзисторов, подбором резисторов R2 и R1 установи в этих цепях токи в тех пределах, которые указаны на схеме. Далее, поворачивая приемник в горизонтальной плоскости, настрой его на какую-либо радиостанцию и дополнительным подбором резисторов R2 и R1 добейся наиболее громкого приема этой станции. Наибольшая громкость будет тогда, когда продольная ось сердечника катушки магнитной антенны окажется перпендикулярной прямой, направленной на принимаемую станцию. Это потому, что магнитная антенна обладает направленностью действия. Диапазон волн, перекрываемый приемником, можно несколько сдвинуть в сторону более коротких или более длинных волн, перемещая контурную катушку по ферритовому стержню.

Затем найти такое положение катушки связи L2 на стержне относительно контурной катушки, чтобы уровень сигнала был максимальным и без искажений. Если при наибольшем отдалении катушки связи от контурной катушки приемник работает с искажениями, значит, надо убавить число ее витков. Каркасы обеих катушек закрепи на ферритовом стержне каплями клея.

Может случиться, что при наибольшем усилении приемник станет самовозбуждаться на высокой частоте — появится свист. В этом случае поменяй местами включение выводов высокочастотного дросселя. А если это не поможет, то зашунтируй его резистором сопротивлением 1-10 кОм.

Какие изменения или дополнения можно внести в приемник?

Прежде всего — о транзисторах.

В усилителе РЧ вместо транзисторов ГТ308Б, указанных на принципиальной схеме, можно использовать любые другие маломощные высокочастотные транзисторы структуры р-n-р , например ГТ310, П401-П403, П416, П422 с любым буквенным индексом, а вместо транзистора МП37 в предоконечном каскаде — аналогичные ему транзисторы МП35, МП36 также с любым буквенным индексом.

Транзисторы V9 и V10 выходного каскада могут быть транзисторами средней мощности, например ГТ402, ГТ403, П601 или П605. В этом случае выходная мощность приемника увеличится примерно до 0,6–0,8 Вт. Соответственно можно будет увеличить и мощность используемой для приемника динамической головки. Но при такой замене транзисторов средний ток, потребляемый выходным каскадом, увеличится до 150–200 мА. Питать приемник с таким выходным каскадом придется от батареи, составленной из шести элементов 343 или 373. Батарея «Крона» или 7Д-0,1 не могут обеспечить продолжительную работу такого приемника.

Параллельно резистору R11, т. е. между базами транзисторов V7 и V8, можно включить в прямом направлении точечный или плоскостной германиевый диод, что повысит термостабильность работы выходного каскада. На принципиальной схеме приемника (рис. 204) он показан штриховыми линиями.

Сущность действия этой детали заключается в следующем. С повышением температуры прямое падение напряжения на диоде уменьшается, а с понижением, наоборот, увеличивается. При этом автоматически изменяется напряжение смещения на базах транзисторов, что и используется для термостабилизации усилителя.

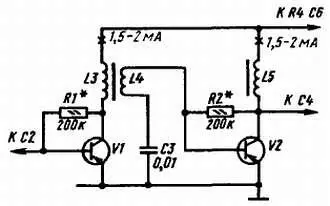

Нагрузкой транзистора первого каскада приемника может быть высокочастотный трансформатор, а нагрузкой транзистора второго каскада — дроссель. В этом случае схема усилителя РЧ примет вид, показанный на рис. 206.

Рис. 206. Схема варианта усилителя РЧ

Трансформатор, как и дроссель, намотай с помощью проволочного челнока (см. рис. 100) на кольце из феррита марки 600НН с наружным диаметром 7- 10 мм. Для лучшего согласования сравнительно большого выходного сопротивления усилительного каскада с относительно небольшим входным следующего за ним каскада, высокочастотный трансформатор делают понижающим: обмотка L3 должна содержать 180–200 витков, a L4, являющаяся катушкой связи, 70–80 витков провода ПЭВ-1 или ПЭЛШО 0,1–0,15.

Что даст такое построение усилителя РЧ? Несколько повысится чувствительность приемника. Но, к сожалению, вместе с тем приемник станет более склонным к самовозбуждению из-за усиливающейся положительной обратной связи между коллекторными цепями транзисторов и входной цепью через магнитные поля, действующие между ними. Придется опытным путем поискать положение трансформатора и дросселя относительно стержня магнитной антенны, при котором паразитная генерация устраняется, а может быть даже экранировать их — обернуть фольгой и заземлить фольгу.
