Учти:бумажные гильзы, на которых ты будешь наматывать катушки, должны с небольшим трением перемещаться по каркасу. Перемещением контурной катушки ты будешь в некоторых пределах изменять границы диапазона, перекрываемого приемником, а перемещением катушки связи устанавливать наивыгоднейшую связь контура магнитной антенны со входом усилителя РЧ приемника.

Ферритовый стержень магнитной антенны может быть плоским. При этом изменится только форма каркасов катушек, а числа витков в них будут такими же.

Для настройки транзисторного приемника прямого усиления, в котором, как правило, всего один настраиваемый контур контур магнитной антенны, желательно использовать малогабаритный конденсатор переменной емкости. Об одном из таких конденсаторов, выпускаемых нашей промышленностью специально для транзисторных приемников, я говорил тебе в пятой беседе (см. рис. 67, б ). Его наружные размеры 25х20х10 мм, начальная (минимальная) емкость 5 пФ, конечная (максимальная) 350 пФ. Пригоден также конденсатор КПЕ-180, минимальная емкость которого 5 и максимальная 180 пФ.

Но радиолюбители вместо конденсаторов переменной емкости часто используют керамические подстроечные конденсаторы КПК-2 с начальной емкостью 10–25 и конечной 100–150 пФ.

Из конденсаторов КПК-2 предпочтение следует отдать конденсатору с начальной емкостью 10 и конечной 100 пФ, так как контур с ним перекрывает несколько больший диапазон волн, чем с конденсатором емкостью 25-150 пФ. А для удобства пользования конденсатором КПК-2 как органом настройки, на его подвижный диск-ротор — насаживают и приклеивают кольцо с зубчиками по наружной окружности, как показано на рис. 202.

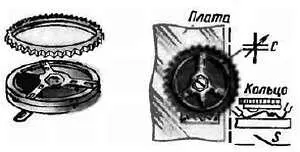

Рис. 202. Конденсатор КПК-2в роли конденсатора настройки и выключателя питания

Кольцо можно выпилить лобзиком из пластинки органического стекла или текстолита толщиной 2,5–3 мм, а зубчики на нем нарезать слесарной пилой или напильником. Приклеить кольцо к ротору конденсатора можно клеем БФ-2. Такой конденсатор настройки крепи к монтажной плате винтом с гайкой или приклеивай к ней клеем БФ-2 с таким расчетом, чтобы зубчатая часть кольца немного, примерно на 4–5 мм выступала наружу из боковой стенки футляра приемника (на рис. 202 справа наружная поверхность стенки футляра показана штриховой линией).

Выключатель питания и регулятор громкости — тоже неотъемлемые части портативного транзисторного приемника. Выключателем питания может быть, например, тумблер малогабаритный МТ-1 или кнопочный переключатель П2К. А если для настройки приемника использовать конденсатор типа КПК-2, то под его кольцом-ручкой можно разместить выключатель питания, представляющий собой две фигурные пластинки, одна из которых (на рис. 202 — левая) пружинящая. Если слегка надавить на пружинящую пластинку, то кончик ее, заведенный под вторую пластинку, опустится (питание выключено), а если отпустить ее, то пластинки замкнутся (питание включено). Роль такого замыкателя и размыкателя пластинок выполняет выступ на кольце снизу. Это может быть кусочек органического стекла, приклеенный к кольцу, или маленькая заклепка с круглой головкой, туго вставленная в отверстие в кольце. Пластинки надо подогнать так, чтобы они размыкались только тогда, когда выступ кольца набегает на выпуклую часть пружинящей пластинки. Это положение ротора конденсатора полезно обозначить цветной меткой на выступающей из футляра части кольца.

В пятой беседе я познакомил тебя с переменным резистором типа ТК, на корпусе которого имеется выключатель. В принципе в транзисторном приемнике такой резистор тоже может выполнять функции выключателя питания и регулятора громкости, если, конечно, позволяют габариты приемника. Однако в портативном транзисторном приемнике лучше использовать малогабаритный переменный резистор СПЗ-3, показанный на рис. 203 — он с выключателем.

Рис. 203. Малогабаритный переменный резистор типа СП-3с выключателем питания

Диск диаметром 20 мм, насаженный на ось резистора, является ручкой регулятора громкости. Две крайние пластинки — выводы контактов выключателя, а три средние — выводы переменного резистора. Выводы выключателя используют и для крашении, обычно путем пайки этой детали на монтажной плате.
