Резистор R11, благодаря которому на базах составных транзисторов (относительно эмиттеров) создаются начальные напряжения смещения, устраняет искажения типа ступенька. Резистор R4 и конденсатор С6 образуют развязывающий фильтр (знакомый тебе по усилителю электрофона), предотвращающий паразитные связи между усилителями приемника через общий источник питания,

О функции электролитического конденсатора С7, шунтирующего источник питания по переменному току, ты тоже знаешь. Его роль особенно заметна к концу разрядки батареи, когда внутреннее сопротивление батареи переменной составляющей тока звуковой частоты увеличивается.

Возможная конструкция этого приемника, а также его монтажная плата со схемой размещения и соединения деталей на ней показаны на рис. 205.

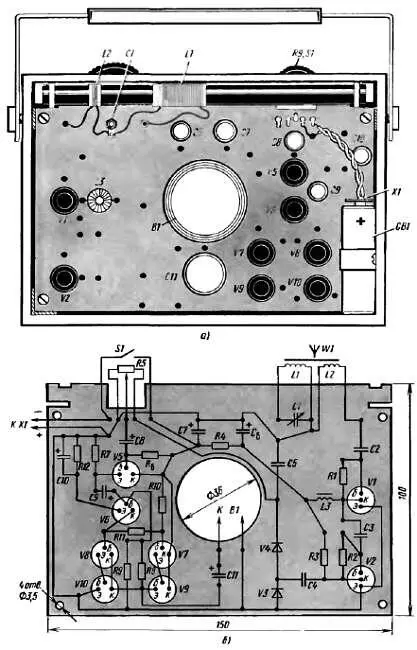

Рис. 205. Конструкция ( а) и схема размещения и соединений деталей на монтажной плате ( б)

В приемнике использованы: транзисторы со статическим коэффициентом передачи тока h 21Э не менее 50, динамическая головка В1 — 0,5ГД-21, конденсатор С1 контура магнитной антенны — КПК-2 (с кольцом-ручкой, как на рис. 202), переменный резистор R5 с выключателем питания S1 — типа СПЗ-3, электролитические конденсаторы — К50-6, батарея питания — «Крона». Учти: пары транзисторов V7 и V8, V9 и V10 должны иметь возможно близкие параметры по h 21Э и I КБО или произведения коэффициентов h 21Э транзисторов V7 и V9 и транзисторов V8 и V10 должны быть равны. Это — обязательное условие для неискаженной работы усилителя мощности.

Длина ферритового стержня магнитной антенны 140 мм. Конструкция и данные катушек L1 и L2 такие же, как те» о которых я уже говорил в предыдущей части этой беседы. Для приема радиостанций средневолнового диапазона дроссель L3 должен иметь 75–85 витков, а для радиостанций длинноволнового — около 200 витков.

Все детали, кроме динамической головки и батареи питания, смонтированы на плате из листового гетинакса (можно из текстолита, стеклотекстолита или другого изоляционного материала) размерами 150х100 мм. Отверстие диаметром 36 мм в середине платы сделано под магнитную систему головки. Ферритовый стержень антенны прикреплен к плате резиновыми кольцами.

Динамическая головка диффузородержателем укреплена на передней стенке корпуса, а батарея «крона» — на боковой. Монтажная плата четырьмя шурупами удерживается на брусках, прикрепленных к стенкам корпуса. Сам же корпус склеен из фанеры толщиной 4–5 мм. В его передней стенке, против диффузора головки, сделан вырез, который затянут нетолстой тканью, защищающей головку от попадания на нее пыли, влаги. Спереди вырез прикрывает декоративная решетчатая накладка. К боковым стенкам на винтах прикреплена ручка (можно ремешок) для удобства переноски приемника.

Заднюю стенку корпуса (на рис. 205, а не показана) можно крепить к боковым стенкам шурупами. Лучше, однако, если она будет откидной, на небольших петлях, и удерживаться защелками, что позволит быстро заменять разрядившуюся батарею.

Такой или примерно такой может быть конструкция и твоего приемника. Здесь многое зависит от имеющихся деталей, материалов и, конечно, от твоей творческой смекалки.

Приступая к налаживанию приемника, тщательно проверь его монтаж по принципиальной схеме. Особое внимание обрати на правильность включения выводов транзисторов, полярность электролитических конденсаторов, диодов детектора. Затем к разомкнутым контактам выключателя питания подключи миллиамперметр. При этом прибор, замкнувший собой цепь питания, должен показывать ток покоя, не превышающий 12–15 мА. Значительно больший ток будет признаком ошибки в монтаже, использования в приемнике неисправной детали или резисторов не тех номиналов.

Налаживание усилителя 3Ч приемника сводится в основном к установке режимов работы транзисторов его выходного каскада. Сначала подбором резистора R8, заменяя его или подключая параллельно ему резисторы других номиналов, установи в точке симметрии напряжение, равное 4,5 В, т. е. половине напряжения батареи (или сетевого блока питания). Предварительно измерь напряжение, действующее между общими отрицательным и заземленным проводниками цепей питания. Оно не должно быть меньше 8,5 В. Затем подбором резистора R11 установи ток покоя транзисторов выходного каскада в пределах 4–6 мА.
