Самое интересное в творчестве радиолюбителя — это, пожалуй, эксперименты, налаживание, поиск наилучшего технического решения конструируемого усилителя, приемника или иного устройства. Пока конструкция простая, макетировать ее можно непосредственно на ее же монтажной плате. Но при усложнении конструкции число деталей, работающих в ней, увеличивается и ее монтажная плата становится уже неподходящей базой для экспериментов. Нужна более удобная панель, на которой можно предварительно смонтировать, подобрать и проверить в работе детали, установить режимы транзисторов, опробовать возможные дополнения и изменения, а затем перенести и смонтировать детали на постоянной плате. Именно так обычно рождаются радиолюбительские конструкции.

Возможная конструкция макетной панели, которую ты можешь сделать и пользоваться ею в дальнейшем, показана на рис. 147.

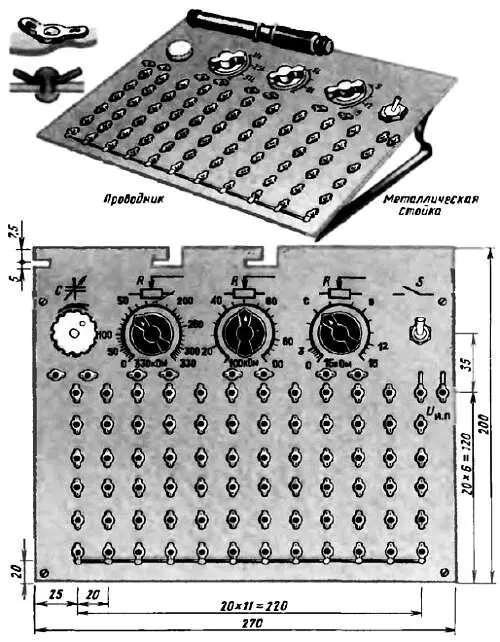

Рис. 147. Макетная панель

Это плоская панель с рядами контактных лепестков для монтажа радиодеталей. В верхней части панели справа находится выключатель питания S , слева конденсатор переменной емкости С , а между ними три переменных резистора разных номиналов. Монтажные лепестки возле конденсатора и резисторов являются выводами этих деталей. Вырезы в верхней кромке панели образуют опоры для крепления укороченного или длинного ферритового стержня контурной катушки или магнитной антенны (подробно о магнитной антенне я расскажу в тринадцатой беседе). Сзади у панели имеются кронштейны из полосок листового металла, удерживающие ее в наклонном положении. Батарею питания или выпрямитель сетевого блока питания подключают (в зависимости от полярности) к лепестку « U и. п» и проводнику, соединяющему нижние лепестки.

Конденсатор переменной емкости включают во входной контур макетируемого приемника. При этом ферритовый стержень магнитной антенны контурной катушки прикрепляют к панели с помощью резиновых колец или ниток. Переменные резисторы служат для подбора сопротивлений в различных цепях, например, в базовых, определяющих режимы работы транзисторов. Подобранное сопротивление узнают по шкале переменного резистора.

На макетной панели можно смакетировать и наладить практически любой усилитель или приемник, провести многие радиотехнические опыты и эксперименты.

Сначала заготовь все необходимые детали и с учетом их габаритов и конструктивных особенностей начерти будущую панель в натуральную величину. Конденсатор переменной емкости может быть как с твердым, так и с воздушным диэлектриком, желательно с максимальной емкостью не менее 350 пФ. Выключатель питания — тумблер ТВ2-1 или МТ-1. Переменные резисторы могут быть типов СП-1, ВК, СПО-2, но обязательно группы А , т. е. резисторы, сопротивление которых изменяется прямо пропорционально углу поворота оси.

Резисторы с характеристиками видов Б и В менее желательны. Номинал правого (по рис. 147) резистора может быть 10–20 кОм, среднего 75-150 кОм, левого 300–470 кОм. Контактные лепестки можно вырезать из жести или листовой меди, но лучше использовать лепестки от монтажных планок, имеющихся в магазинах радиотоваров.

Саму панель выпили из листового гетинакса, стеклотекстолита или текстолита толщиной не менее 1,5–2 мм. Органическое стекло для этой цели непригодно, так как оно при нагреве контактов паяльником будет плавится. Панель разметь по чертежу, сделай лобзиком вырезы в верхней части, просверли все отверстия, а затем приступай к креплению деталей. Монтажные лепестки лучше приклепывать к панели медными заклепками с круглыми головками. К лепесткам нижнего ряда можно сразу же припаять отрезок медного, предварительно обнуленного провода, который будет общим заземленным проводником цепи питания.

Переменные резисторы крепи так, чтобы их выводы были обращены к монтажным лепесткам, с которыми они должны соединяться. Их шкалы градуируй по омметру. Для резисторов группы А отметки на шкалах должны быть в основном равномерными и только по краям несколько сжатыми. Шкалы можно гравировать непосредственно на панели или начертить на плотной бумаге и приклеить к панели. Остается приделать кронштейны — и макетная панель готова.

Как пользоваться панелью? На рис. 148 в качестве примера показана часть макетной панели, на которой смонтированы детали простейшего усилителя, схема которого изображена на том же рисунке.
