Когда краска хорошо высохнет, заготовку платы помещают для травления в раствор хлорного железа плотностью 1,3, налитый в плоскую пластмассовую или фарфоровую ванночку. Для раствора такой плотности 150 г хлорного железа раствори в 200 см 3воды. Во время травления ванночку нужно все время покачивать. В растворе комнатной температуры травление фольги длится примерно 1 ч, а в подогретом до температуры 40–50 °C — около 15 мин. Протравленную плату тщательно промывают попеременно холодной и горячей водой, сушат, а затем в намеченных ранее местах просверливают отверстия для выводов деталей. Перед монтажом плату шлифуют мелкой шкуркой, промывают растворителем или ацетоном, чтобы удалить остатки кислотоупорной краски, и сразу покрывают канифольным лаком (15 %-ный раствор канифоли в спирте или ацетоне), предохраняющим печатные проводники от окисления.
При монтаже выводы деталей пропускают через отверстия в плате и снизу припаивают к печатным проводникам. Для примера на рис. 149, а показаны печатная плата и схема соединения на ней деталей усилителя звуковой частоты к детекторному приемнику, смонтированному по знакомой тебе схеме, приведенной на рис. 92 (справа от штриховой линии). Вид на плату показан со стороны печатных проводников, а детали находятся с другой стороны платы (см. рис. 93). Теперь, если захочешь, ты можешь смонтировать его на печатной плате.
А как быть, если нет хлорного железа? В таком случае можно плату сделать под печатный монтаж, пользуясь ножом-резаком, о котором я уже говорил тебе в этой беседе. Плату такого же однотранзисторного усилителя ты видишь на рис. 149, б . Компоновка деталей на ней такая же, как на плате рис. 149, а , но токонесущие проводники образуют не фигурные, а прямоугольные полоски фольги, отделенные одна от другой прорезями в фольге.

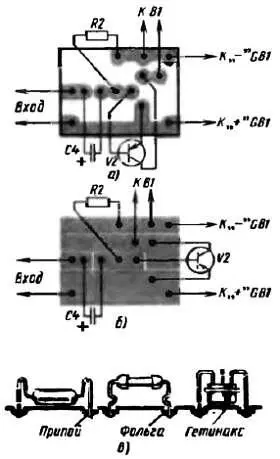

Рис. 149. Печатный монтаж
При печатном монтаже такие детали, как резисторы, транзисторы, конденсаторы, должны монтироваться на плате жестко; они должны быть плотно прижаты к плате или их проволочные выводы должны быть предварительно отформованы — изогнуты наподобие ступенек, исключающих продольное смещение. Некоторые приемы монтажа таких деталей показаны на рис. 149, в . Это необходимо для того, чтобы при нажатии на деталь сверху тонкие проводники из фольги не могли отслаиваться от платы и разрываться.
Монтаж некоторых конструкций, о которых я еще буду рассказывать, выполнен печатным методом. Но это не значит, что только так должно быть. Монтаж тех же конструкций может быть проволочным.
О МЕРАХ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ ТРАНЗИСТОРОВ
Надежная работа конструируемой радиоаппаратуры зависит не только от качества используемых в ней транзисторов, но и от соблюдения правил их монтажа.
Выводы транзисторов перед монтажом выпрямляют, зачищают от окислов, залуживают, изгибают по определенной форме (формуют) и, если надо, укорачивают. При этом вывод у корпуса придерживают пинцетом или плоскогубцами, чтобы на обломить. Изгиб проволочных выводов маломощных транзисторов допустим с радиусом 1,5–2 мм на расстоянии не менее 3 мм от корпуса с обязательным придерживанием у корпуса пинцетом или плоскогубцами, чтобы не выкрошить стеклянные изоляторы. Выводы транзисторов не рекомендуется укорачивать более чем до 15 мм.
Необходимо помнить, что транзисторы, как, впрочем, и все полупроводниковые приборы, чувствительны к перегреву, а перегрев влияет на изменение их параметров. Поэтому припаивать выводы транзисторов надо паяльником мощностью не более 40 Вт. Для улучшения отвода тепла от транзистора во время пайки его выводы придерживают пинцетом или плоскогубцами, выполняющими функцию дополнительного теплоотвода. Процесс пайки должен быть кратковременным не более 3–5 с, а повторную пайку того же соединения (если, конечно, в этом есть необходимость) следует проводить не ранее, чем через 2–3 мин.
Пробивное напряжение р-n переходов многих маломощных биполярных и полевых транзисторов измеряемся единицами вольта и даже меньше. И если рабочая часть паяльника имеет недостаточную изоляцию от нагревательной обмотки, то он может стать причиной порчи транзистора. Поэтому при монтаже транзисторов желательно пользоваться низковольтным паяльником, питая его от понижающего трансформатора и, кроме того, заземляя корпус паяльника снаружи.
