Самые распространенные магнитные высокочастотные сердечники — ферритовые и карбонильные . Их выполняют в виде стержней, колец, чашек. Со стержневым и кольцевым ферритовыми сердечниками ты уже имел дело.
Одна из возможных конструкций самодельной секционированной катушки с подстроечным сердечником диаметром 9 мм показана на рис. 144.
Рис. 144. Самодельная катушка с подстроечным сердечником
Увеличение индуктивности катушки достигается ввертыванием сердечника в ее каркас, а уменьшение — вывертыванием его. Каркас для такой катушки склей из полоски плотной бумаги шириной 40 мм на круглой болванке, стеклянной трубке или пробирке диаметром 9,5-10 мм. На расстоянии 6–7 мм от верхнего края готового и хорошо высушенного каркаса острым ножом прорежь в нем с двух противоположных сторон прямоугольные отверстия. В местах вырезов обмотай каркас в один слой толстой ниткой; ее витки будут выполнять роль нарезки для ввертывания сердечника. Щечки катушки вырежь из тонкого гетинакса, текстолита или плотного картона толщиной 0,3 0,5 мм. Насади их на каркас и приклей к нему.
Катушку наматывай внавал проводом ПЭВ-1 0,12-0,18 мм. Если катушка средневолновая, то она должна содержать всего 135 витков (три секции по 45 витков), а длинноволновая 450 витков (три секции по 150 витков). Сначала между двумя верхними щечками намотай первую секцию, переведи провод на участок между средними щечками и намотай вторую секцию, а потом между нижними щечками намотай третью секцию. Выводы катушки пропускай через проколы в щечках. Крепить такую катушку на панели приемника можно с помощью фанерного кольца, приклеенного к панели, или вклейкой нижнего конца каркаса в отверстие в панели.
Катушку колебательного контура можно намотать на бумажной гильзе и насадить ее на отрезок ферритового стержня марки 400НП или 600НН диаметром 8 и длиной 25–30 мм (рис. 145).
Рис. 145. Средневолновая ( а) и длинноволновая ( б) катушки с ферритовыми стержнями
Для приема радиостанций средневолнового диапазона она должна содержать 70–80 витков провода ПЭВ-1 0,12-0,2 мм, намотанных в один ряд, а для радиостанции длинноволнового диапазона 225–250 витков такого же провода, но намотанных четырьмя-пятью секциями по 45–50 витков в каждой секции. Наибольшая индуктивность такой катушки будет тогда, когда она находится на середине ферритового стержня. По мере перемещения к одному из концов стержня индуктивность катушки уменьшается. Таким образом, перемещая катушку по стержню, можно подстраивать контур на необходимую частоту наиболее длинноволнового участка диапазона.

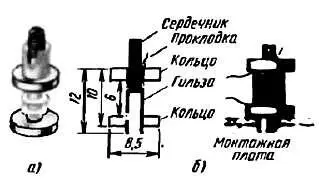

Во многих промышленных приемниках используются катушки, намотанные на унифицированных (стандартных) пластмассовых секционированных каркасах с ферритовыми кольцами и стержневыми подстроечными сердечниками (рис. 146, а ). Катушка, намотанная на таком каркасе, оказывается между двумя ферритовыми кольцами, увеличивающими ее индуктивность. Стержневой сердечник, скрепленный с резьбовым цилиндриком, можно ввертывать отверткой на разную глубину внутрь каркаса и тем самым подстраивать индуктивность катушки.
Аналогичный самодельный каркас, который может быть использован для катушек различного назначения, показан на рис. 146, б . Для изготовления его нужны два кольца из феррита марки 600НН с внешним диаметром 8–9 и внутренним 3–3,5 мм и стержневой подстроечный сердечник той же марки диаметром 2,7 и длиной 15 мм. Основой каркаса служит бумажная гильза длиной 12 мм и диаметром, равным внутреннему диаметру колец. Кольца приклей клеем БФ-2 к гильзе на расстоянии 6 мм. Выступающий снизу конец гильзы будешь вставлять в отверстие в монтажной плате (или шасси) и приклеивать к пей. Подстроечный сердечник удерживается внутри каркаса бумажной или матерчатой прокладкой. Число витков и провод для катушки, намотанной на такой каркас, зависит от ее назначения.
В дальнейшем, рассказывая о контурных катушках или высокочастотных трансформаторах приемников, я буду указывать ориентировочные числа витков в их обмотках и буду ссылаться на катушки и каркасы, о которых рассказал здесь. Но, разумеется, возможны и другие конструкции катушек.
Рис. 146. Каркасы с ферритовыми кольцами и подстроечными стержневыми сердечниками
