К коммутационным устройствам относятся также выключатели и переключатели цепей постоянного и переменного тока, управляемые кнопками — кнопочные. Конструкции двух типов таких переключателей показаны на рис. 139.

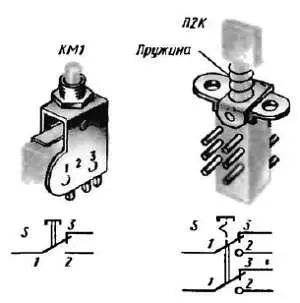

Рис. 139. Внешний вид и схемы кнопочных переключателей KM1и П2К

Устройство переключателя КМ1 аналогично конструкции тумблера МТ-1, но у него переключение контактор осуществляется нажатием на кнопку. Переключатель П2К двухсекционный, и каждая секция может работать как самостоятельный двухпозиционный переключатель. Выводами контактов секций служат отрезки посеребренной проволоки, впрессованные двумя рядами в пластмассовый корпус. При нажатии на кнопку ее шток подвижными контактами замыкает средние контакты секций с одним из крайних контактов. Шток возвращает в исходное положение спиральная пружина.

По принципу действия кнопочные переключатели различают трех видов: с самовозвратом, т. е. без фиксации кнопки в положении «Включено» (в переключателе КМ1 при замыкании контактов 1 и 2 ) и возвращение кнопки в исходное положение после окончания нажатия; с независимой фиксацией, когда кнопка фиксируется в положении «Включено» (на схеме П2К замкнуты контакты 1 и 2 обеих секций), а возвращается в исходное положение при повторном нажатии; с зависимой фиксацией, когда кнопка из фиксированного положения «Включено» возвращается в исходное положение каким-то другим приводом, например при нажатии одной из соседних кнопок. Кнопочные переключатели типа КМ могут быть как с самовозвратом, так и с независимой фиксацией, а переключатели П2К еще и с зависимой фиксацией. Переключатели типа П2К, кроме того, могут быть многосекционными — до восьми групп контактов в одном корпусе. Кроме одиночных, промышленность выпускает переключатели П2К, смонтированными в виде блоков на металлической арматуре. Такие блоки ты можешь увидеть в современных магнитофонах, приемниках для переключения диапазонов. Кнопочные переключатели я буду рекомендовать и для некоторых твоих конструкций.

Для коммутации колебательных контуров, например приемника супергетеродинного типа, или элементов измерительных приборов может понадобиться галетный переключатель. Показанный на рис. 140 переключатель такого типа состоит из двух плат, на каждой из которых смонтировано по три группы трехпозиционных переключателей (на рис. 140 приведены схемы контактных групп одной платы). А всего на двух платах имеется шесть таких переключателей, действующих одновременно при вращении оси, позволяющих коммутировать цепи шести направлений.

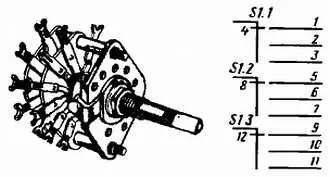

Рис. 140. Двухплатный переключатель галетного типа

Определенный интерес для радиотехнического творчества представляет движковый переключатель 2П6Н (на два положения, шесть направлений), показанный на рис. 141. Такие переключатели работают, например, в малогабаритных транзисторных приемниках «Сокол», где они выполняют роль переключателей диапазонов.

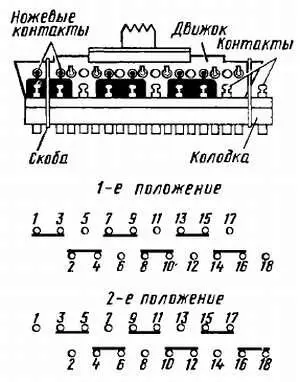

Рис. 141. Движковый переключатель (от приемника «Сокол») и схемы замыкания его контактов

Переключатель состоит из пластмассовой колодки с 18 пружинными контактами, расположенными в два ряда, и движка с шестью ножевыми контактами — по три контакта с каждой стороны движка. При одном (по рис. 141 — крайнем левом) положении движка ножевые контакты замыкают пружинные контакты 1 и 3, 2 и 4, 7 и 9, 8 и 10, 13 и 15, 14 и 16 , а при другом (по рис. 141 — крайнем правом) положении — контакты 3 и 5, 4 и 6, 9 и 11, 10 и 12, 15 и 17, 16 и 18 . Таким образом, каждые три рядом стоящих контакта (например, контакты 1, 3 и 5 ) и относящийся к ним ножевой контакт образуют самостоятельный переключатель, которым можно коммутировать две цепи.

Всего в конструкции шесть таких переключателей — по три с каждой стороны от движка. Перемещение движка из одного положения в другое ограничивают проволочные скобы.

Чем, с технической точки зрения, интересен этот переключатель? Тем, что его легко переделать в переключатель на три-четыре положения. Дело в том, что его ножевые контакты, удерживающиеся петлевидными лепестками в отверстиях в движке, можно переставлять, удалять ненужные контакты. Чтобы сделать это, надо снять проволочные скобы, извлечь движок из паза в колодке, удалить или переставить ножевые контакты в положения, соответствующие схемам переключателей конструируемого радиотехнического устройства, и обратно вставить движок в паз колодки. Именно такой доработанный движковый переключатель я рекомендовал тебе использовать в испытателе транзисторов (см. рис. 121) и буду рекомендовать для радиолы (см. далее рис. 209).
