При переделке переключателя на три-четыре положения роль ограничителя перемещения движка выполняет отверстие в панели, к которой переключатель крепят на стойках, направляющее движение ручки.

К коммутирующим устройствам относятся также разъемы или, как их еще называют, соединители, с помощью которых соединяют участки цепей, узлы и блоки радиоэлектрической аппаратуры, например громкоговоритель с выходом усилителя 3Ч.

Были ли разъемы в твоих первых конструкциях? Да, были, хотя ты, вероятно, об этом даже не догадывался. Вспомни: гнездо, предназначенное для подключения антенны, и штепсель на конце антенного провода — это одноконтактный разъем; двухгнездная колодка в коллекторной цепи транзистора и вставляемая в нее штепсельная вилка на проводах головных телефонов — это также разъем, но двухконтактный.

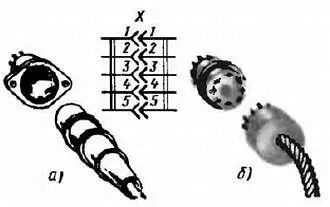

Унифицированный пятикотактный разъем промышленного изготовления показан на рис. 142, а . Он состоит из гнездовой части, укрепляемой на панели или шасси радиотехнического устройства и штепсельной части, вставляемой в гнездовую часть. Чтобы исключить неправильное соединение, в гнездовой части имеется паз, а в штепсельной соответствующий ему выступ. Контакты гнездовой части на схемах изображают, как и гнезда, в виде рогатки, а контакты штепсельной части в виде вилки. Параллельные линии на обеих частях разъема символизируют механические связи между их контактами.

А на рис. 142, б показана возможная конструкция самодельного многоконтактного разъема. Его гнездовой частью служит восьмиконтактная ламповая панелька без каких-либо переделок, а штепсельной частью — пластмассовый октальный цоколь от вышедшей из строя электронной лампы.

Рис. 142. Разъемы

Из штырьков цоколя, прогревая их паяльником, надо удалить выводные проводники электродов лампы и впаять в них концы отрезков гибких изолированных проводов. После этого внутреннюю часть цоколя можно залить эпоксидным клеем или расплавленным варом. Направляющий ключ на цоколе и соответствующее ему отверстие в центре ламповой панельки исключает ошибочное соединение частей такого разъема.

О некоторых других коммутационных устройствах я еще буду рассказывать по ходу твоих радиотехнических дел.

В колебательных контурах приемников радиолюбители обычно используют не готовые, а самодельные катушки самых различных конструкций. С некоторыми из них ты уже знаком по детекторному и однотранзисторному приемникам.

Сейчас же я хочу рассказать о других конструкциях катушек применительно к тем приемникам, которые буду рекомендовать тебе строить.

Для намотки катушек кроме проводов ПЭВ, ПЭЛ, о которых ты уже знаешь, используют обмоточные провода таких марок: ПВО — Провод в хлопчатобумажной Одинарной оплетке; ПШO — Провод в Шелковой Одинарной оплетке; ПШД — то же в Двойной оплетке; ПЭЛШО — Провод в Эмалевой Лакостойкой изоляции и Шелковой Одинарной оплетке. Многие катушки промышленных приборов намотаны так называемым литцендратом — проводом в эмалевой изоляции, которые скручены жгутом и все вместе имеют одинарную или двойную шелковую оплетку. Такой провод, если надо, можно самому свить с помощью дрели.

Практически для контурных катушек самодельных приемников пригоден провод любой марки, лишь бы надежна была его изоляция, но не слишком толстый, иначе катушка получается громоздкой. Катушки, предназначенные для приема радиовещательных станций средневолнового и длинноволнового диапазонов, наматывают обычно проводом диаметром от 0,1 до 0,3 мм, коротковолновые — проводом 0,8–1 мм, ультракоротковолновые — проводом до 3 мм.

Существует правило, которое надо запомнить: чем короче длина радиоволн, на которые рассчитывается катушка, тем более толстым проводом она должна быть намотана.

Если имеется провод, диаметр которого неизвестен, его можно приближенно определить так: намотай провод виток к витку на карандаш, а затем раздели длину намотки на число витков. Точность определения диаметра провода таким способом будет тем выше, чем больше намотано витков. Если нет провода того диаметра, который рекомендуется, но есть другой, близкого к нему диаметра, обычно его можно использовать. Так, например, вместо провода диаметром 0,18 мм можно использовать провод диаметром 0,15 или 0,2 мм.
