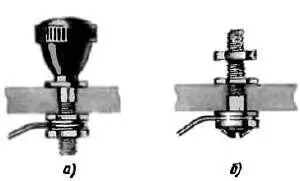

Рис. 136. Зажим промышленного изготовления ( а) и самодельный ( б)

Коммутационными называют устройства, предназначаемые для включения, выключения и переключения различных электрических цепей, а также соединения или, наоборот, разъединения участков цепей.

С назначением переключателей ты знаком по третьей беседе, посвященной детекторному приемнику. Но тогда я не рассказал тебе о том, как сделать ползунковый переключатель для переключения отводов контурной катушки первого варианта приемника. Делаю это сейчас.

На рис. 137, а показаны две конструкции самодельных переключателей. Ползунок любого из них сделай из полоски латуни или меди толщиной 0,5–0,7, шириной 7–8 и длиной около 40 мм. Предварительно заготовку отгартуй легкими ударами молотка, положив ее на напильник; так делают для того, чтобы ползунок лучше пружинил и плотно прижимался к головкам контактов.

Края ползунка немного изогни вверх, тогда он будет плавно, без заеданий переходить с контакта на контакт. А чтобы прикосновение руки не влияло на настройку приемника, приделай к ползунку деревянную или пластмассовую ручку. К панели ползунок крепи винтом с гайкой или шурупом, вокруг которого он должен поворачиваться, но не болтаться на нем. Под ползунок подложи металлическую шайбу.

Контакты переключателя можно сделать из отрезков медной проволоки диаметром 2–3 мм, согнутых наподобие буквы П и пропущенных через отверстия в панели, из стреляных гильз малокалиберных патронов или можно использовать для этой цели шурупы с круглой шляпкой. Важно, чтобы выступающая над панелью часть контакта была гладкой и имела надежный контакт с ползунком.

На рис. 137, б показана еще одна конструкция переключателя. Это П-образная скоба, согнутая из толстой медной проволоки. Ее вставляют в гнезда, замыкая центральное гнездо с гнездами, расположенными по окружности. На среднюю часть скобы надевают отрезок поливинилхлоридной или резиновой трубки или эту часть обертывают изоляционной лентой. Такие или подобные им переключатели можно использовать не только в детекторных, но и в простых транзисторных и ламповых приемниках, например в качестве переключателей диапазонов.

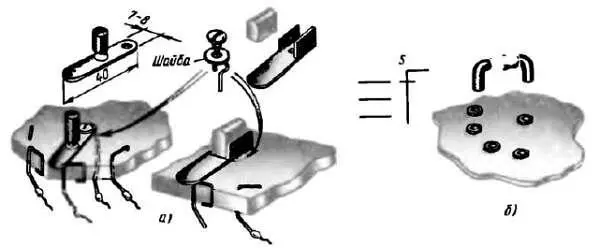

Рис. 137. Самодельные переключатели

Дли коммутации (переключения) одной-двух цепей, будь то в колебательном контуре приемника, во входной цепи усилителя или в цепи питания устройства радиолюбители широко используют так называемые тумблеры На рис. 138 показаны три таких тумблера: типа МТ-1 (его называют микротумблером), ТВ2-1 и ТП1-2.

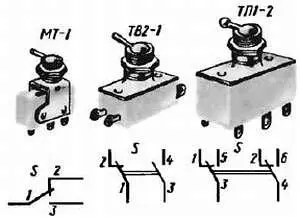

Рис. 138. Конструкции и схемы тумблеров MT-1, ТВ2-1и ТП1-2

В первом из них три контакта: переключающийся 1 и неподвижные 2 и 3 . В одном из положений ручки тумблера замкнуты контакты 1 и 2 (как на рис. 138), при другом — контакты 1 и 3 . С помощью такого тумблера в колебательный контур можно включать разные катушки и таким образом переключать контур на прием радиостанций двух диапазонов, например длинноволнового и средневолнового. При использовании тумблера в качестве выключателя питания контакт 2 или 3 остается бездействующим.

Тумблер ТВ2-1 состоит из двух пар неподвижных контактов 1, 2 и 3, 4 , которые попарно замыкает подвижный кош акт (на схеме не показан). В одном из положений ручки замкнута одна из пар неподвижных контактов, например контакты 1 и 2 , а контакты 3 и 4 разомкнуты. При переводе ручки в другое положение замкнутые контакты размыкаются, а разомкнутые замыкаются. Если контакты 1 и 3 соединить вместе, то такой тумблер может выполнять такие же функции, что и тумблер МТ-1.

Тумблер ТП1-2 состоит, по существу, из двух переключателей, подобных тумблеру МТ-1, подвижные контакты 3 и 4 которых механически связаны между собой. При размыкании контактов 3 и 1, 4 и 2 одновременно замыкаются контакты 3 и 5 и контакты 4 и 6 . Таким тумблером можно одновременно коммутировать две лепи, например замыкать или разрывать оба провода источника питания или переключать катушки двух колебательных контуров.
