Сделав плату или шасси, размести на них детали, наметь места всех необходимых отверстий. Окончательную разметку отверстий делай с помощью линейки и циркуля. Диаметры отверстий должны быть такими, чтобы детали прочно держались в них. Для монтажа используют голый или изолированный, луженый или посеребренный медный провод толщиной 0,8–1,5 мм. Такой провод хорошо проводит электрический ток, а монтаж, выполненный им, будет прочным.

Предназначенный для монтажа провод надо выпрямить. Для этого отрезок провода длиной 1,5–2 м зажми одним концом в тисках или прикрути к какому-либо предмету и сильно потяни за другой конец, захватив его плоскогубцами. Провод немного вытянется и станет прямым. От него ты будешь кусачками откусывать нужной длины соединительные проводнички. Все соединения тщательно пропаивай. В местах возможных замыканий между проводами надевай на них резиновые, поливинилхлоридные или другие изоляционные трубки либо обматывай их на этих участках изоляционной лентой.

В магазинах, торгующих радиодеталями, имеются наборы монтажных материалов. В них входят монтажные провода различных марок и изоляционные трубочки. Советую и тебе пользоваться этими наборами.

При монтаже, во время испытания и налаживания аппаратуры часто приходи гея спаивать и распаивать проводники, заменять одну деталь другой. Это всегда надо учитывать, применяя в каждом случае наиболее удобные приемы монтажа. Некоторые из них показаны на рис. 130.

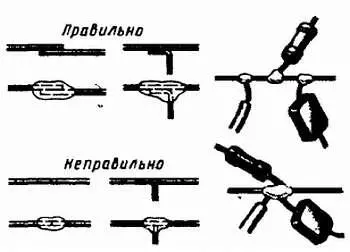

Рис. 130. Способы соединения проводников и деталей пайкой

Если нужно срастить два прямолинейных проводника, их концы можно не скручивать, а лишь сложить вместе так, чтобы их поверхности соприкасались на длине не менее 6–8 мм и спаять. Когда же надо соединить проводники под прямым углом, конец одного проводника можно согнуть, прижать к другому проводнику и в таком виде спаять их. Не рекомендую спаивать несколько проводников или деталей в одной точке. В этом случае при необходимости удаления одного из проводников или детали неизбежно рассыплется весь узел спайки.

А если условия монтажа диктуют необходимость соединения нескольких деталей в одной точке? В таких случаях надо использовать монтажные стойки.

Простейшей монтажной стойкой может служить, например, отрезок карандаша (рис. 131, а ). Заточенную часть карандаша отпили, а грифель удали — получится стойка с отверстием, в которое можно ввернуть винт или шуруп. Одним концом крепи ее к панели или шасси. На другом конце укрепи винтом «звездочку», вырезанную из жести. К этой звездочке и припаивай проводники и детали радиоконструкции.

Чем сложнее конструкция, тем больше в ней резисторов и конденсаторов. Обычно они не могут быть припаяны непосредственно к другим, прочно закрепленным деталям. В таких случаях надо прибегать к монтажным планкам пластинам из изоляционного материала с контактными лепестками, к которым припаивают детали, проводники.

Простую самодельную монтажную планку ты видишь на рис. 131, б . Ее основанием служат две пластины, вырезанные из листового гетинакса или текстолита. В крайнем случае их можно сделать из плотного картона или фанеры, предварительно проварив их в горячем парафине или пропитав лаком, чтобы они стали хорошими изоляторами. Контактные лепестки, вырезанные из жести, латуни или сделанные из медной проволоки толщиной 1,5–2 мм, удерживаются в отверстиях, просверленных в верхней пластине. Пластины складывают и привинчивают непосредственно к панели или крепят на стойках. Размеры монтажных планок и число контактных лепестков на них определяются габаритами и числом монтируемых на них деталей.

Рис. 131. Самодельные монтажная стойка ( а) и монтажная планка ( б)

Детали транзисторных конструкций монтируют обычно на панелях из листового гетинакса или стеклотекстолита, а в качестве опорных точек деталей используют проволочные «шпильки» или пустотелые заклепки (пистоны). Детали размещают с одной стороны панели, а соединяют их между собой с другой стороны панели. Такие панели с деталями, смонтированными на них, называют монтажными платами.

Монтаж на шпильках (рис. 132, а ) делают так. Отрезки медной луженой или посеребренной проволоки диаметром 1–1,5 и длиной 8-10 мм запрессовывают в плате так, чтобы с той стороны плазы, где будут детали, они выступали на 4 5 мм, а с другой на 2–3 мм. Чтобы шпильки не болтались, отверстия в плате должны быть чуть меньше диаметра шпилек, а шпильки в средней части чуть сплюснуты ударом молотка. Для запрессовки шпилек используют оправку — стальной стержень с направляющим отверстием под шпильку, просверленным с торца (рис. 132, б ). С помощью такого приспособления шпильку можно направить в отверстие и ударом молотка вбить ее.
