Рабочий конец паяльника должен быть всегда горячим и хорошо залужен — покрыт тонким слоем припоя. Залуживают паяльник так: его разогревают, зачищают жало напильником или наждачной бумагой, опускают в канифоль и прикасаются им к кусочку припоя. После этого жало быстро трут о дерево, чтобы вся его поверхность покрывалась тонким слоем припоя. Если припой не пристает даже к хорошо прогретому жалу, его нужно еще раз зачистить и вновь залудить. Паяльник можно считать хорошо залуженным тогда, когда жало равномерно покрыто слоем припоя и с его кончика при нагреве свисает капелька припоя. Рабочий конец любого паяльника со временем «выгорает», на нем образуются углубления-раковины. Придать ему правильную форму можно напильником. Наиболее правильная и удобная форма рабочей части паяльника показана на рис. 127.

Рис. 127. Рабочий конец жала паяльника (слева — правильно заточенный, справа — выгоревший)

Места проводников или деталей, предназначенные для спайки, должны быть зачищены до блеска и залужены. Пайка без залуживания отнимает больше времени и менее надежна. Залуживание проводников удобнее делать так: зачищенным проводником коснуться канифоли и хорошо прогреть его паяльником (рис. 128).

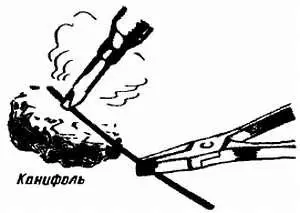

Рис. 128. Залуживание проводника

Канифоль, расплавляясь, покрывает поверхность проводника, и припой, имеющийся на паяльнике, растекается по нему. Поворачивая проводник и медленно передвигая по нему жало паяльника, легко добиться равномерного покрытия поверхности проводника тонким слоем припоя. Если при пайке будешь использовать жидкий канифольный флюс, смачивай залуживаемую деталь этим флюсом при помощи палочки или кисточки, а затем прогревай деталь паяльником до тех пор, пока припой не растечется по его поверхности.

Чтобы спаять залуженные проводники или детали, их надо плотно прижать друг к другу и к месту их соприкосновения приложить паяльник с капелькой припоя, повисающей на жале. Как только место пайки прогреется, припой растечется и заполнит промежуток между деталями. Плавным движением паяльника равномерно распредели припой по всему месту спайки, а излишек удали тем же паяльником — припой быстро затвердеет и прочно скрепит детали.

Очень важно, чтобы спаянные детали после удаления паяльника не сдвигались с места, пока не затвердеет припой, иначе пайка будет непрочной.

Если невозможно залудить поверхности спаиваемых деталей раздельно, их надо плотно прижать, смазать место соприкосновения жидким канифольным флюсом (или поднести к нему кусочек канифоли) и прогреть паяльником, предварительно взяв на него припой. Прогревай детали до тех пор, пока припой не растечется по всему месту спайки.

Запомни:хорошей пайкой можно считать такую, при которой припой лежит не комком, а тонким слоем обливает место пайки со всех сторон.

Начинающие, еще не имеющие опыта радиолюбители иногда стараются «замазывать» место пайки припоем, а потом удивляются, почему не получается прочного соединения, хотя припоя израсходовано много. Искусство хорошей пайки заключается в том, чтобы провести пайку при малом расходе припоя. А это достигается при хорошо прогретом и залуженном паяльнике. Только при этих условиях пайка получается прочной, аккуратной и красивой.

Учти:пары канифоли действуют на слизистые оболочки глаз и носоглотки, поэтому паять нужно в проветриваемом помещении. Еще лучше, если во время пайки на рабочем месте будет вентилятор.

Качество работы приемника, усилителя или другого радиотехнического устройства во многом зависит от рациональности размещения деталей и прочности их монтажа. Основные детали должны располагаться так, чтобы соединительные проводники были по возможности короткими и не пересекались. Монтаж должен быть жестким, чтобы предупредить случайные соединения между деталями и проводниками, которые могут появиться при толчках и встряхивании. Кроме того, монтаж должен быть компактным, удобным для проверки, замены деталей и, конечно, красивым.

Основой, как бы фундаментом радиотехнических устройств или приборов служат плоские панели или панели в виде ящичков шасси. Как плоские панели, так и шасси могут быть фанерными, дощатыми, металлическими, из листового оргалита, пластмассовыми или комбинированными из разных материалов.
