Рядом с ласточкиным хвостом привинти или прибей к верстачной доске еще один упор — для строгания ребер досок. Этот упор — брусок твердой породы древесины, например бука, дуба, спиленный наискось. Между ним и ребром верстачной доски образуется клинообразный промежуток, в который вставляют конец обрабатываемой доски. Снизу доска будет удерживаться краем бруска, выступающим из-под верстачной доски.

На другом конце верстачной доски, отступив от края на 120–150 мм, сделай вырез. В нем ты будешь закреплять клином доску, когда потребуется распилить ее вдоль, прострогать ее торец или запилить шипы. В этот вырез можно также зажать две дощечки, когда их надо склеить. Со стороны, противоположной вырезу, прибей отрезок бруска или толстой доски. Это упор, к которому ты будешь прижимать брусок, дощечку или фанеру, чтобы отпилить конец, свисающий с верстачной доски.

Верстачную доску ты можешь использовать и для слесарных работ, если на это время будешь привертывать к ней настольные тиски и отрезок углового железа.

Для поделки мелких деталей, сборки, монтажа и налаживания твоих конструкций ты будешь пользоваться своим письменным столом. Но чтобы стол не повредить, сделай доску, которую будешь накладывать на него во время работы. Такая доска, положенная на письменный стол, показана на рис. 124.

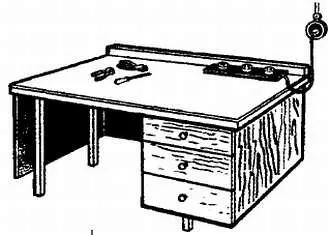

Рис 124. Рабочий стол

Для ее изготовления потребуются лист фанеры толщиной 4–6 мм и четыре деревянных бруска сечением примерно 20х25 мм. Три бруска прибей вдоль переднего и боковых краев фанеры с таким расчетом, чтобы между ними точно вписывалась крышка стола. Этой стороной фанеру будешь накладывать на стол. Четвертый брусок прибей вдоль заднего края фанеры, но с верхней стороны. У тебя получится щит, который благодаря трем нижним брускам не будет передвигаться по столу. Верхний брусок будет служить бортиком Если ты будешь заниматься монтажными работами на большом столе то сделай щиток, который можно было бы положить на угол стола. В этом случае снизу к фанере прибей не три, а два ограничительных бруска, а оставшиеся два прибей с верхней стороны фанеры.

Готовый щит зачисть шкуркой, протрави морилкой или раствором марганцевокислого калия (марганцовки), покрой лаком или покрась масляной краской. В правом заднем углу монтажного щита укрепи отрезок узкой доски с тремя штепсельными розетками. Розетки соедини параллельно. При помощи соединительного шнура ты будешь подключать розетки к электросети. Почему три розетки? Для удобства налаживания приемников, усилителей и других приборов, питающихся от электросети: одна — для электропаяльника, вторая — для испытываемой конструкции, третья — для настольной лампы. Желательно, чтобы штепсельная розетка, в которую ты будешь включать вилку шнура электрораспределительной колодки, была оборудована плавким предохранителем на ток 2–3 А. Если случайно произойдет замыкание в паяльнике или испытываемой конструкции, то перегорит предохранитель этой розетки, а не квартирной электросети.

Надежность электрических контактов между проводниками и деталями и прочность монтажа в целом определяются качеством пайки. Научиться хорошо паять — твоя первейшая задача.

Основным инструментом для пайки служит паяльник — стержень или кусок красной меди, нагреваемый до температуры плавления припоя. Конец стержня запилен наподобие клина — это рабочая часть, или жало паяльника. Радиолюбители пользуются электрическими паяльниками. Стержень электрического паяльника вставлен в металлическую трубку. Трубка обернута слюдой или стеклотканью. Поверх этого изоляционного слоя намотана нихромовая проволока — это нагревательный элемент паяльника. Сверху он защищен слоем асбеста и металлическим кожухом. На другой конец трубки насажена деревянная или пластмассовая ручка. При помощи вилки на шнуре, соединенном с нагревательным элементом, паяльник включают в штепсельную розетку электросети. Электрический ток раскаляет проволоку, — а проволока отдает тепло медному стержню и нагревает его.

Наша промышленность выпускает несколько типов электрических паяльников, рассчитанных в основном на напряжение 127 и 220 В. Значение напряжения, на которое рассчитан паяльник, и мощность тока, потребляемая им, выштампованы на его металлическом кожухе. Лучше, конечно, а главное безопаснее, пользоваться паяльником типа ПСН 25–36 В, рассчитанным на напряжение 25–36 В. Но для его питания потребуется понижающий трансформатор.
