На рис. 125 показаны две наиболее распространенные конструкции электрических паяльников. Один из них (рис. 125, а ) имеет два сменных стержня: Г-образный и прямой. При работе в трубку нагревательного элемента вставляют тот стержень, которым удобнее работать. У второго паяльника (рис. 125, б ) стержень прямой и более тонкий по сравнению с первым, который тоже можно заменять. Но основное различие между паяльниками заключается не только в их стержнях: первый паяльник более мощный (80-100 Вт), им можно паять массивные детали и даже ремонтировать небольшие хозяйственно-бытовые вещи; второй паяльник менее мощный (35–40 Вт) и предназначен в основном для радиомонтажа.

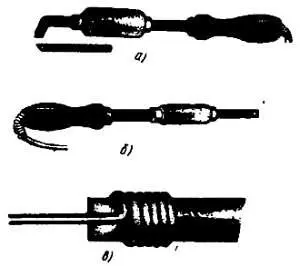

Рис. 125. Электрические паяльники и насадка для пайки мелких радиодеталей

Желательно; конечно, иметь два паяльника разных мощностей. Основным же будет электропаяльник мощностью 35–40 Вт. Но такой паяльник нельзя считать универсальным для радиомонтажа. Сравнительно толстым жалом не всегда можно «добраться» до любой точки монтажа. Его жало, кроме того, имеет слишком высокую температуру, опасную для пайки мелких радиодеталей, выводов малогабаритных транзисторов, интегральных микросхем. В таких случаях пользуйся насадкой (рис. 125, в ) — спиралью из луженой медной проволоки диаметром 1,5–2 мм, надеваемой на жало паяльника. Пайку мелких деталей осуществляют кончиком насадки, нагреваемой стержнем паяльника.

Для пайки нужны еще припой и флюс.

Припоями называют легкоплавкие металлические сплавы, с помощью которых проводят пайку. Иногда для пайки применяют чистое олово. Оловянная палочка имеет светлую серебристо-матовую поверхность и при изгибе или сжатии плоскогубцами хрустит. Но чистое олово сравнительно дорого, поэтому применяют его только для залуживания и пайки посуды, предназначенной для приготовления и хранения пищи.

Для радиомонтажа обычно используют оловянно-свинцовые припои ПОС-40 или ПОС-61, представляющие собой сплав олова и свинца. Цифры в марках припоев указывают процентное содержание в них олова. В припое ПОС-61, например, содержится 39 % свинца и 61 % олова. С виду припои похожи на чистое олово, но менее светлые - матовые.

Чем больше в припое свинца, тем он темнее. Однако по прочности спайки оловянно-свинцовый припой не уступает чистому олову. Плавится он при температуре 180–200 °C. Удобнее пользоваться кусочком припоя в виде палочки.

Флюсами называют вещества, которые применяют для того, чтобы подготовленные к пайке места деталей или проводников не окислялись во время прогрева их паяльником. Без флюса припой не будет «прилипать» к поверхности металла.

Флюсы бывают разные. В мастерских, например, где ремонтируют металлическую посуду и другой домашний инвентарь, применяют «паяльную кислоту». Это раствор цинка в соляной кислоте. Для монтажа радиоаппаратуры такой флюс совершенно не пригоден, так как при прикосновении к нему паяльника он разбрызгивается, загрязняет монтаж и со временем разрушает соединения, мелкие детали. Даже небольшая капелька кислоты, попавшая на тонкий обмоточный провод, через короткий промежуток времени разъедает его.

Для радиомонтажа пригодны только такие флюсы, в которых совершенно нет кислоты. Одним из таких флюсов является канифоль. Если пайка производится в легкодоступных местах, используют канифоль в кусочках. В тех же случаях, когда трудно добраться до детали с кусочком канифоли, используют густой раствор канифоли в спирте или ацетоне. Чтобы канифоль хорошо растворилась, ее нужно размельчать в порошок. Так как спирт или ацетон быстро улетучиваются, такой флюс следует хранить в пузырьке и с притертой пробкой, например из-под одеколона. Спирто-канифольный флюс наноси на спаиваемые места при помощи тонкой палочки или кисточки.

Рекомендую для паяльника сделать подставку, а припой и канифоль держать в баночке из алюминия (рис. 126). Эти простые приспособления создадут определенные удобства в работе, а паяльник, припой и канифоль будут содержаться в чистоте.

Рис. 126. Подставка для паяльника

Умение хорошо паять — своего рода искусство, которое дается не сразу, а в результате некоторой практики. Секрет прочной и красивой пайки заключается в аккуратности и чистоте: если плохо зачищены проводники, загрязнен, недогрет или перегрет паяльник, никогда не получится хорошей пайки. Недостаточно горячий паяльник превращает припой в кашицу, которой паять нельзя. Признаком достаточного прогрева паяльника являются вскипание канифоли и обильное выделение пара при соприкосновении ее с паяльником. Нормально нагретое жало паяльника хорошо плавит припой и не покрывается окалиной.
