Для этого потребуются: миллиамперметр РА1 (используй комбинированный прибор, включенный на измерение постоянного тока), батарея GB1 напряжением 9 В («Крона» или составленная из двух батарей 3336Л) и элемент G2 (332 или 316).

Делай это так. Сначала вывод затвора проверяемого транзистора соедини с выводом истока. При этом миллиамперметр покажет значение первого параметра транзистора начальный ток стока I С нач . Запиши его значение. Затем разъедини вывода затвора и истока (на рис. 122 показано крестом) и подключи к ним элемент G2 плюсовым полюсом к затвору (на схеме показано штриховыми линиями). Миллиамперметр зафиксирует меньший ток, чем I С нач . Если теперь разность двух показаний миллиамперметра разделить на напряжение элемента G2, получившийся результат будет соответствовать численному значению параметра S проверяемого транзистора.

Для измерения таких же параметров полевых транзисторов с р-n переходом и каналом типа n полярность включения миллиамперметра, батареи и элемента надо поменять на обратную.

* * *

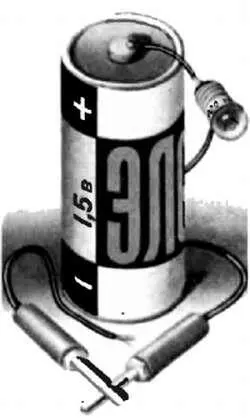

Измерительные пробники и приборы, о которых я рассказал в этой беседе, поначалу тебя вполне устроят. Но позже, когда настанет время конструирования и налаживании радиоаппаратуры повышенной сложности, например супергетеродинных приемников, аппаратуры телеуправления моделями, потребуются еще измерители емкости конденсаторов, индуктивности катушек, вольтметр с повышенным относительным входным сопротивлением, генератор колебаний звуковой частоты. Об этих приборах, которые пополнят твою измерительную лабораторию, я расскажу позже.

Но, разумеется, самодельные приборы не исключают приобретение промышленных. И если такая возможность у тебя появится, то в первую очередь купи авометр — комбинированный прибор, позволяющий измерять постоянные и переменные напряжения и токи, сопротивления резисторов, обмоток катушек и трансформаторов и даже проверять основные параметры транзисторов. Такой прибор при бережном обращении с ним многие годы будет тебе верным помощником в радиотехническом конструировании.

Надеюсь, что мои первые беседы и навыки труда, приобретенные в школе, помогли тебе построить и испытать простейшие транзисторные приемники, некоторые измерительные приборы. Но уже на этом коротком радиолюбительском пути тебе пришлось обзавестись кое-какими столярными, слесарными и монтажными инструментами, материалами, деталями. Это «хозяйство» твоей мастерской будет постепенно пополняться.

Теперь надо определить и оборудовать постоянное место, где не мешая другим и не нанося вреда домашним вещам, можно было бы с удобством пилить, строгать, клеить, сверлить, паять, красить — словом, мастерить. Это будет твой рабочий уголок.

Вот о таком уголке, о приемах монтажных работ, о технологии изготовления некоторых деталей я и хочу поговорить в этой беседе.

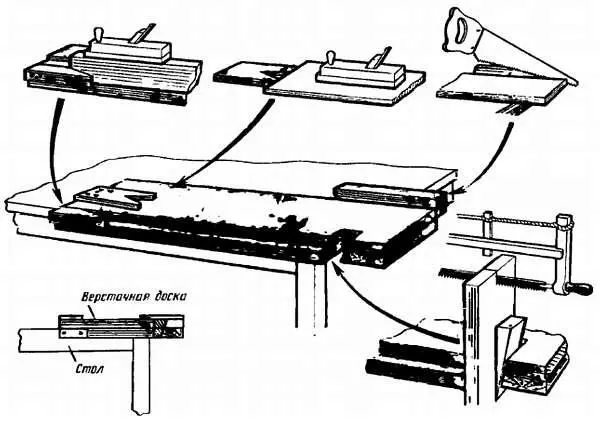

В первую очередь сделай верстачную доску, например такую, что изображена на рис. 123.

Рис. 123. Верстачная доска

Ее можно положить на стол или широкую скамейку, и она заменит столярный верстак; закончив работу, ты можешь снять ее и убрать. Впрочем, ее можно укрепить на столбиках в чулане или сарайчике, если ты там собираешься оборудовать свою мастерскую.

Подбери сухую, без сучков доску длиной 1,5 м, шириной 250–300 и толщиной 40–50 мм и хорошенько обстругай ее, чтобы она стала со всех сторон ровной и гладкой. Чем толще будет доска, тем прочнее и устойчивее получится рабочий верстак. Сырая доска не годится, так как высыхая она будет коробиться и трескаться. Снизу к доске, вдоль ее ребра, прибей деревянный брусок, выпустив его на 15–20 мм из-под доски.

К правому концу, тоже снизу, прибей отрезок широкой доски, но так, чтобы волокна ее располагались не вдоль, а поперек основной доски. Прибитые снизу брусок и отрезок доски будут удерживать верстачную доску на краю стола.

На левом конце доски укрепи «ласточкин хвост» — у пор для строгания брусков и досок. Он представляет собой дощечку длиной примерно 200, шириной 150 и толщиной 10–12 мм с клинообразным вырезом. Укрепляя этот упор, шляпки гвоздей или шурупов утопи поглубже, чтобы не повредить о них железку рубанка или фуганка.
