После этого переходи к подгонке резистора R15 на предел измерения до 3 мА, затем резистора R16 на предел измерения до 10 мА и т. д. Подбирая сопротивление очередного резистора, уже подогнанные резисторы шунта не трогай — можешь сбить градуировку соответствующих им пределов измерений.

Шкалу вольтметра постоянных напряжений первых трех пределов измерения (1, 3 и 10 В) градуируй по схеме, показанной на рис. 119, б .

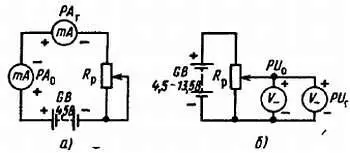

Рис. 119. Схемы градуировки прибора

Параллельно батарее GB, составленной в зависимости от диапазона из одной или трех батарей 3336Л (последовательное соединение), включи потенциометром переменный резистор R p сопротивлением 1,5–2,5 кОм, а между его нижним (по схеме) выводом и движком включи параллельно соединенные образцовый PU o и градуированный PU г вольтметры. Предварительно движок резистора поставь в крайнее нижнее (по схеме) положение, соответствующее нулевому напряжению, подаваемому от батареи GB к измерительным приборам, а градуируемый вольтметр включи на предел измерения до 1 В. Постепенно перемещая движок резистора вверх (по схеме) подай на вольтметр напряжение, равное точно 1 В. Сравни показания приборов. Если стрелка градуируемого вольтметра не доходит до конечной отметки шкалы, значит, сопротивление резистора R8 велико, если наоборот, уходит за нее, значит, его сопротивление мало. Надо подобрать резистор такого сопротивления, чтобы при напряжении 1 В, фиксируемом образцовым вольтметром, стрелка градуируемого прибора устанавливалась против конечной отметки шкалы. Так же, но при напряжениях 3 и 10 В, подгоняй добавочные резисторы R9 и R10 следующих двух пределов измерений.

По такой же схеме градуируй шкалы остальных трех пределов измерений, но с использованием соответствующих им источников постоянных напряжений. При этом вовсе не обязательно подавать на приборы наибольшие напряжения пределов измерения. Подгонять сопротивления резисторов можно при каких-то средних напряжениях (например, резистора R11 — при напряжении 15–20 В), а затем сверить показания вольтметров при более низких и более высоких напряжениях. Источником напряжения при градуировке шкалы предела до 300 В может быть выпрямитель лампового усилителя или приемника. При этом резистор R p должен быть заменен другим резистором сопротивлением 470–510 кОм.

Среди постоянных резисторов, выпускаемых промышленностью, обычно нет точно таких, номинальные сопротивления которых соответствовали бы расчетным сопротивлениям добавочных резисторов. Поэтому резисторы требуемого сопротивления приходится подбирать из числа резисторов близкого ему номинала с допуском отклонения не больше ±5 %. Например, для предела измерений до 1 В нужен добавочный резистор R8 сопротивлением 9,3 кОм. По существующему ГОСТу ближайший номинал резисторов, выпускаемых промышленностью, 9,1 кОм. При допуске ± 5 % фактическое сопротивление резисторов этого номинала может быть примерно от 8,6 до 9,6 кОм. Среди них, следовательно, можно подобрать резистор сопротивлением 9,3 кОм.

Добавочный резистор нужного сопротивления можно также составить из двух-трех резисторов. Или поступить так: включить в цепь вольтметра резистор большего, чем требуется, сопротивления, а затем подключать параллельно ему резисторы еще больших сопротивлений, добиваясь отклонения стрелки градуируемого прибора на всю шкалу.

Шкалы миллиамперметра и вольтметра постоянного тока равномерные. Поэтому наносить на шкалу микроамперметра какие-либо деления между нулевой и конечной отметками не следует. Оцифрованная шкала микроамперметра используется при измерении токов и напряжений всех пределов измерений. А вот шкала вольтметра переменного тока неравномерная. Поэтому кроме подгонки добавочного резистора под наибольшее напряжение каждого предела измерений приходится размечать все промежуточные деления шкалы.

Схема измерительной цепи во время градуировки вольтметра переменного тока остается такой же, как при градуировке вольтметра постоянного тока (рис. 119, б ). Только на переменный резистор R p надо подавать переменное напряжение и образцовый прибор должен быть вольтметром переменного тока.

Источником переменного напряжения может быть вторичная обмотка трансформатора. Сначала, используя трансформатор, понижающий напряжение сети до 12–15 В, включи градуируемый вольтметр на предел измерений до 3 В и установи резистором R p по шкале образцового прибора напряжение З.В. Затем, подбирая сопротивление резистора R p , добейся отклонения стрелки микроамперметра на всю шкалу. После этого устанавливай регулировочным резистором напряжения 2,9; 2,8; 2,7 В и т. д. через каждые 0,1 В и записывай показания вольтметра. Позже по этим записям ты разметишь шкалу вольтметра переменного напряжения всех пределов измерения.
