Но это не значит, что только такими должны быть пределы измерений. С учетом габаритов и разметки делений шкалы микроамперметра можно выбрать и другие пределы, например 0–1, 0–5, 0-25, 0-100. Но отчет измеряемых величин надо стараться вести за пределами первой трети шкалы. Возможную конструкцию комбинированного измерительного прибора, в котором используется микроамперметр М24, ты видишь на рис. 117.

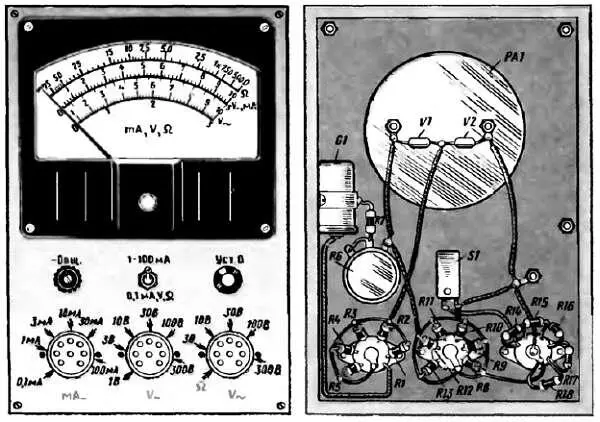

Рис. 117. Конструкция миллиампервольтомметра

Роль входных контактов выполняют гнезда трех семиштырьковых ламповых панелек и один зажим. Гнезда одной панельки относятся только к миллиамперметру, гнезда второй панельки — только к вольтметру постоянного тока, третьей — к омметру и вольтметру переменного тока. Зажим «-Общ.» является общим входным контактом для всех видов и пределов измерений.

Микроамперметр, ламповые панельки, переменный резистор R6 (типа СП-1) и выключатель S1 (тумблер ТВ2-1) укрепи на гетинаксовой панели размерами 200х140 мм, а элемент G1 (332) — на боковой фанеркой (или дощатой) стенке прибора. Резисторы шунта и добавочные резисторы вольтметров монтируй непосредственно на выводных контактах ламповых панелек. Общими монтажными проводниками резисторов вольтметров могут быть отрезки голого медного провода толщиной 1–1,5 мм, припаянные к центральным контактам панелек.

В качестве добавочных резисторов используй резисторы МЛТ-0,5 или МЛТ-1.0. Резисторы R14-R18 шунта должны быть проволочными. Используй для них высокоомный манганиновый или константановый провод диаметром 0,08-0,1 мм в шелковой или бумажной изоляции. Отрезки провода нужной длины наматывай на корпусы резисторов МЛТ-0,5 или МЛТ-1,0 с номиналами не менее 20–50 кОм и припаивай их концы к проволочным выводам резисторов. Длину отрезка провода необходимого сопротивления можно рассчитать, пользуясь справочной литературой, или измерить омметром. Отрезок константанового провода ПЭК, например, диаметром 0,1 мм и длиной 1 м обладает сопротивлением около 60 Ом. Следовательно, для всего шунта (80 Ом) потребуется около 1,5 м такого провода.

Сопротивления резисторов шунта, как бы точно они ни были рассчитаны, во время градуировки прибора обязательно прядется несколько уменьшать или, наоборот, увеличивать, т. е., как говорят, подогнать под параметры микроамперметра. И чтобы не наращивать провод в случае его недостаточного сопротивления, отрезки провода для резисторов шунта делай на 5-10 % длиннее расчетных.

Конструкция измерительного щупа может быть такой, как на рис. 118. Это медный или латунный стержень (проволока) диаметром 3 4 и длиной 120–150 мм, один конец которого заострен. К другому его концу припаян гибкий (многожильный) изолированный проводник, оканчивающийся однополюсным штепселем, вставляемым в гнезда ламповых панелек, или вилкообразным металлическим наконечником под зажим «—Общ». На стержень надета изолирующая (резиновая, поливинилхлоридная трубка. Она закрывает весь стержень щупа, включая место спайки его с гибким проводником. Из трубки выступает только заостренный кончик стержня, которым можно прикасаться к точкам измеряемых цепей.

Рис. 118. Устройство измерительного щупа

Если не окажется подходящей изоляционной трубки, то закатай стержень щупа в полоску бумаги, предварительно промазав ее клеем БФ-2 или каким-либо лаком, и хорошенько просуши. Толщина бумажного слоя должна составлять 0,5 0,8 мм. Сверху бумажную изоляцию покрой тем же клеем или лаком или покрась масляной краской.

Градуировка миллиамперметра и вольтметра постоянного тока сводится к подгонке секций универсального шунта и добавочных резисторов под максимальный ток пределов измерения, а вольтметра переменного тока и омметра, кроме того — к разметке их шкал.

Для подгонки шунта миллиамперметра потребуются: образцовый многопредельный миллиамперметр, свежая батарея 3336Л и два переменных резистора — проволочный сопротивлением 200–500 Ом и мастичный (СП, СПО) сопротивлением 5-10 кОм. Первый из переменных резисторов будешь использовать для регулировки тока при подгонке резисторов R16-R18, второй — при подгонке резисторов R14 и R15 шунта.

Вначале подгоняй резистор R14. Для этого соедини последовательно (рис. 119, а ) образцовый миллиамперметр РА 0 , батарею GB и регулировочный резистор R p . Установи движок резистора R p в положение максимального сопротивления. Подключи градуируемый прибор РА г , установленный на предел измерений до 1 мА (измерительные щупы подключены к зажиму «-Общ.» и гнезду Х14, контакты выключателя S1 замкнуты). Затем, постепенно уменьшая сопротивление регулировочного резистора, по образцовому миллиамперметру установи ток в измерительной цепи, равный точно 1 мА. Сравни показания обоих приборов. Поскольку сопротивление провода резистора R14 немного больше расчетного, стрелка градуируемого прибора заходит за конечное деление шкалы. Твоя задача, понемногу уменьшая длину провода резистора, добиться, чтобы стрелка градуируемого прибора установилась точно против конечной отметки шкалы.
