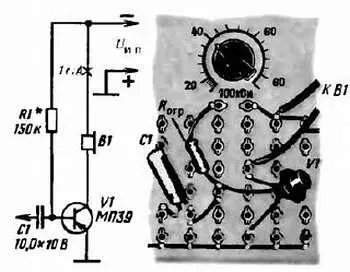

Рис. 148. Простейший усилитель, смонтированный на макетной панели

Допустим, что требуется установить коллекторный ток транзистора в пределах 0,8–1 мА. В коллекторную цепь транзистора последовательно с телефонами В1 включаем миллиамперметр, а в цепь базы вместо резистора R1 — два последовательно соединенных резистора: переменный на 100 кОм, имеющийся на плате, и постоянный R oгp сопротивлением 80-100 кОм, ограничивающий ток базы, когда сопротивление переменного резистора будет равно нулю. Вращая ручку переменного резистора, устанавливаем требуемый ток коллектора. В цепь базы должен быть включен резистор, сопротивление которого равно сумме сопротивлений переменного (узнаем по его шкале) и ограничительного резисторов. Если статический коэффициент передачи тока h 21Э транзистора большой, а начальный ток покоя коллектора должен быть сравнительно малым, например 0,3–0,5 мА, последовательно с ограничительным резистором придется включать переменный резистор на 330 кОм. И наоборот, если h 21Э транзистора небольшой, а коллекторный ток должен быть 6–8 мА, как это бывает, например, в однотактных выходных каскадах, то в цепь базы транзистора надо будет включить переменный резистор на 15 кОм, а сопротивление ограничительного резистора уменьшить до 5–6 кОм.

Так, пользуясь разными переменными резисторами макетной панели, а если надо, то одновременно двумя, можно быстро поставить транзисторы конструируемого устройства в заданные режимы работы.

Какие дополнения можно внести в такую макетную панель? На ней, например, можно укрепить панельки для включения выводов — транзисторов, малогабаритный миллиамперметр для измерения коллекторных токов транзисторов. Ограничительные резисторы можно впаять между выводами переменных резисторов и относящимися к ним монтажными лепестками на панели, а шкалы сопротивлений переменных резисторов градуировать с учетом этих дополнений. Впрочем практика пользования макетной панелью сама подскажет, как ее можно усовершенствовать.

Сейчас промышленную радиоаппаратуру монтируют так называемым печатным способом. Печатный монтаж вошел и в практику любительского радиоконструирования. При таком способе монтажа роль соединительных токонесущих проводников выполняют не отрезки монтажного провода, а как бы отпечатанные на плате площадки и полоски медной фольги. Таким способом изготовлены монтажные платы некоторых конструкций, описываемых в этой книге. Открой, например, с. 310. Там, на рис. 301, ты увидишь монтажную плату супергетеродинного приемника, выполненную печатным способом. Только два соединения, выделенные штриховыми линиями, сделаны отрезками изолированного монтажного провода. Все остальные токонесущие проводники — фольга, к которой припаяны выводы деталей, находящихся с другой стороны платы.

Для печатных плат используют фольгированный гетинакс, стеклотекстолит или другие листовые пластмассы с наклеенной на них медной фольгой толщиной 0,05 мм.

Технология изготовления печатных плат такова. Сначала на бумаге размещают и чертят в натуральную величину или в увеличенном масштабе все детали устройства и соединения между ними. При этом стремятся к тому, чтобы будущие соединительные проводники были возможно короткими и не пересекались. Одновременно вносят возможные изменения рисунка монтажной платы с учетом имеющихся деталей. Так, например, если вместо рекомендуемых электролитических конденсаторов К50-6 используются конденсаторы К50-3, то расстояние между отверстиями для их выводов увеличивают до 25–35 мм.

Когда монтажная схема начерчена, из фольгированного материала выпиливают пластинку нужных размеров и с помощью копировальной бумаги или по сетке линий с шагом 2,5–5 мм переводят на ее фольгу рисунок всех печатных проводников. В местах, где должны быть отверстия для выводов деталей, делают кернером или шилом углубления. Далее все участки фольги, которые на плате должны остаться, аккуратно закрашивают при помощи стеклянного рейсфедера нитролаком, цапонлаком, асфальтобитумным лаком или клеем БФ-2, но слегка подкрашенным, чтобы на фольге хорошо был виден рисунок будущих токонесущих проводников. Неровности линий или подтеки устраняют острым кончиком ножа, скальпелем или лезвием безопасной бритвы.
