При монтаже полевых транзисторов не следует забывать и о возможности пробоя их статическим электричеством и даже напряжением наводок. Электрический заряд, возникший на твоем теле, если ты стоишь на полу, непроводящем ток, может в момент прикосновения к транзистору создать электрический импульс, достаточный для вывода транзистора из строя. Поэтому при монтаже полевых транзисторов особенно желательно пользоваться низковольтным паяльником, его жало следует заземлять и перед пайкой замыкать накоротко все выводы отрезком оголенного провода. Полезно, кроме того, перед монтажом и во время монтажа полевых транзисторов самому радиолюбителю периодически «разряжаться», касаясь рукой заземления на несколько секунд.

Вообще же электрический паяльник, который будет постоянным рабочим инструментом во всех твоих радиомонтажных делах, может причинить неприятность не только транзистору или другому полупроводниковому прибору, но и лично тебе, если один из его токонесущих проводов или нагревательный элемент окажется соединенным с металлическим корпусом. Пользоваться таким паяльником опасно — можно попасть под высокое напряжение электроосветительной сети. Поэтому время от времени проверяй с помощью омметра, не появился ли электрический контакт между корпусом и штепсельной вилкой на конце шнура питания паяльника.

Постарайся приобрести низковольтный паяльник, например типа ПСН 25–36. Правда, для его питания потребуется трансформатор, понижающий напряжение сети до 25–36 В. Зато монтаж таким паяльником безопасен и для элементов радиоаппаратуры, и для тебя.

* * *

Продолжительной оказалась наша беседа о твоей мастерской. Но и она не охватила всех советов, связанных с технологией изготовления разных деталей, практикой монтажа аппаратуры, приборов. Постараюсь восполнить упущенное применительно к конкретным конструкциям.

После детекторного и однотранзисторного приемников ты начнешь (а может быть, уже начал) конструировать усилители 3Ч и более сложные приемники, позволяющие слушать радиопередачи не на головные телефоны, а на электродинамическую головку прямого излучения.

Усилитель 3Ч можно использовать для усиления речи, например для радиоузла. Первым звеном такого радиотехнического устройства будет микрофон, а конечным — громкоговорители.

Для громкого воспроизведения грамзаписи тебе помимо усилителя 3Ч потребуется еще звукосниматель — прибор, с помощью которого записанный на грампластинке звук преобразуется в электрические колебания звуковой частоты. Конечным звеном этого устройства также будет электродинамическая головка прямого излучения.

Познакомься с устройством и принципом работы этих приборов.

Ты уже знаешь, что микрофон является преобразователем звуковых колебаний воздуха в электрические колебания, которые могут быть усилены, а затем преобразованы снова в звук.

Самый простой и самый старейший микрофон — угольный. Внешний вид некоторых малогабаритных угольных микрофонов показан на рис. 150. Это так называемые микрофонные капсюли типов МК-10 и МК-59, особенно широко используемые в телефонии.

Рис. 150. Угольные микрофоны

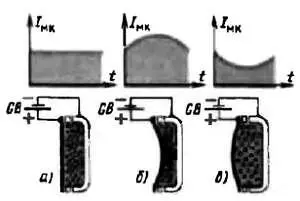

Устройство угольного микрофона в упрощенном виде, принцип его действия и графики, иллюстрирующие его работу, изображены на рис. 151.

Рис. 151. Работа угольного микрофона

Такой микрофон представляет собой металлическую коробку с угольным порошком, которую прикрывает гибкая металлическая или угольная пластинка-мембрана. Мембрана изолирована от коробки. Ток между ними может проходить только через угольный порошок. Источником тока является батарея GB. Пока перед микрофоном не говорят, мембрана находится в спокойном состоянии (рис. 151, а ), в цепи микрофона, образованной батареей и угольным порошком, течет ток I мк . Значение его зависит главным образом от сопротивления угольного порошка и определяется плотностью прилегания его частиц. Но вот перед микрофоном начали говорить. Под действием звуковых волн мембрана стала колебаться, то прогибаясь внутрь коробки (рис. 151, б ), то выгибаясь наружу (рис. 151, в ). Колеблясь, мембрана то уплотняет частицы угольного порошка, отчего его сопротивление уменьшается, то расслабляет контакты между ними, отчего сопротивление микрофонной цепи увеличивается. А если изменяется сопротивление микрофонной цепи, то (по закону Ома) изменяется и ток в ней.
