Конструктивное оформление звукоснимателей разнообразно. Чаще всего их магнитные или пьезоэлектрические головки монтируют в пластмассовых или металлических держателях, называемых тонармами. Одна из возможных конструкций тонарма с пьезоэлектрической головкой звукоснимателя для проигрывания монофонических грампластинок показана на рис. 155, б .

С устройством и принципом работы стереофонической головки звукоснимателя я познакомлю тебя в беседе, посвященной стереофонии.

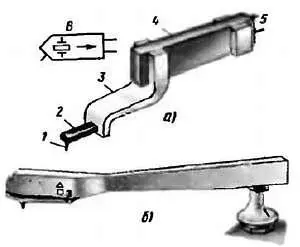

Рис. 155. Устройство ( а) и внешний вид ( б) пьезоэлектрического звукоснимателя

Электромагнитный телефон, подключенный к выходу детекторного или однотранзисторного приемника, излучает энергию звуковых колебаний. В нем роль непосредственного, т. е. прямого излучателя выполняет вибрирующая мембрана. Первыми мощными излучателями звуковой энергии были электромагнитные громкоговорители типа «Рекорд». Сейчас их, похожих на большие неглубокие черные тарелки, можно увидеть лишь в музеях или в кинофильмах. Им на смену пришли более мощные излучатели звуковой энергии — электродинамические головки с бумажными диффузорами, которые прежде называли электродинамическими громкоговорителями, или, сокращенно, динамиками. Сейчас их принято называть головками динамическими прямого излучения , а, громкоговорителем — совокупность всех выходных элементов звуковоспроизводящего устройства.

Примером звуковоспроизводящего устройства может быть, например, абонентский громкоговоритель, рассчитанный на работу от радиотрансляционной сети. В него, кроме головки динамической прямого усиления, входят еще ящик (корпус), имеющий немаловажное значение для качества звуковоспроизведения, согласующий (переходный) трансформатор и регулятор громкости.

Громкоговорители стереофонической аппаратуры радиотехнических комплексов могут иметь по две-три и более головок динамических прямого излучения, усилители с питающими их выпрямителями, различные регуляторы, переключатели.

Теперь, разобравшись в принятой терминологии, касающейся звуковоспроизводящих устройств, поговорим об устройстве и работе головок динамических прямого излучения. Для краткости будем называть их динамическими головками или просто головками. В динамических головках широкого применения излучателями звуковых волн служат конусообразные диффузоры, штампуемые из бумажной массы. Головки, предназначенные для радиофикации улиц, площадей, парков имеют, как правило, металлические рупоры.

Устройство динамической головки, применяемой в приемно-усилительной аппаратуре, показано на рис. 156.

Рис. 156. Устройство и графическое обозначение головки динамической прямого излучения

Электромагнитный механизм головки устроен так же, как механизм электродинамического микрофона. Между центральным стержнем кольцевого магнита 7 — керном 1 и фланцем 2 — накладкой магнита с круглым отверстием в центре имеется зазор, в котором создается сильное магнитное поле. В этом зазоре находится катушка. 6 , намотанная на бумажном каркасе, скрепленном с вершиной бумажного диффузора 3 . Ее называют звуковой катушкой. При помощи центрирующей шайбы 5 , приклеенной на стыке каркаса звуковой катушки с диффузором, звуковая катушка устанавливается точно в середине магнитного зазора. Благодаря гофрам центрирующей шайбы звуковая катушка может колебаться в магнитном поле, не задевая ни за керн, ни за фланец магнита.

Края диффузора тоже гофрированы, что придает ему подвижность, и приклеены к ободу металлического корпуса 4 . Выводы звуковой катушки сделаны изолированным многожильным проводом и снабжены контактными лепестками, укрепленными с помощью изоляционной пластинки на корпусе.

Действует головка так. Пока через звуковую катушку ток не идет, она покоится в середине магнитного зазора. Когда в катушке появляется ток, вокруг нее возникает магнитное поле, которое взаимодействует с полем магнита. При одном направлении тока в катушке она выталкивается из зазора, а при другом — втягивается в него. При пропускании через катушку переменного тока звуковой частоты катушка колеблется в зазоре с частотой тока. Вместе с катушкой колеблется и диффузор, создавая в воздухе звуковые волны.
