Подобные громкоговорители особенно необходимы для стереофонического звуковоспроизведения.

* * *

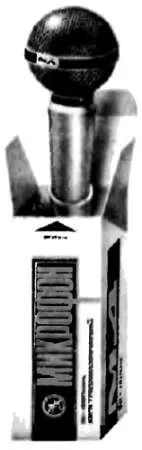

При знакомстве с устройством и работой динамической головки и при сравнении ее с микрофоном аналогичной системы у тебя должен возникнуть вопрос: нельзя ли заставить динамическую головку работать как микрофон, а микрофон, наоборот, как головку? В принципе можно! Радиолюбители очень часто используют динамические головки в качестве микрофонов. Использовать же микрофон в качестве головки неэффективно и, кроме того, это опасно для микрофона при значительных напряжениях.

Любой транзисторный приемник или усилитель можно питать как от химических источников постоянного тока — гальванических элементов, аккумуляторов или батарей, так и от электроосветительной сети переменного тока. Все зависит от того, какой это приемник или усилитель. Если, например, приемник малогабаритный, как часто говорят «карманный», и рассчитан на питание от источника постоянного тока напряжением 4,5–9 В, для него обычно используют гальванические элементы или батареи. А если транзисторный усилитель предназначен для воспроизведения звукозаписи при совместной работе с сетевым электропроигрывающим устройством, то его целесообразно питать от электроосветительной сети. Что же касается радиоаппаратуры на электронных лампах с катодом косвенного накала, для их питания используется только сеть переменного тока.

Как устроены и работают химические источники постоянного тока? Как транзисторный приемник, усилитель или иное радиотехническое устройство или прибор питать от сети переменного тока?

Вот на эти и некоторые другие вопросы, связанные с источниками тока для питания конструируемых тобой радиотехнических устройств, я и хочу ответить в этой беседе.

С устройством простейшего гальванического элемента я знакомил тебя еще в первой беседе (см. рис. 7). Электродами такого элемента служат разнородные металлические пластинки, а электролитом — раствор кислоты. Это вполне работоспособный химический источник постоянного тока. Но он имеет два существенных недостатка.

Первый недостаток заключается в том, что электролит элемента — едкая жидкость, которую можно пролить, расплескать. Второй недостаток — заметное влияние на работу элемента явления поляризации. Сущность поляризации заключается в следующем: в результате непрерывного разложения электролита током, протекающим внутри элемента, на положительном электроде оседают в виде пузырьков положительные ионы водорода, образуя на нем газовую пленку, препятствующую движению электрических зарядов. Оба эти недостатка простейшего жидкостного элемента устранены в тех сухих гальванических элементах, которыми ты уже пользовался и будешь использовать для питания своих конструкций.

Ты, уверен, не раз разбирал разрядившуюся батарею 3336Л, чтобы посмотреть, что находится под защитным слоем бумаги. Там три элемента, которые изолированы один от другого картонными прокладками. Сверху элементы защищены мастикой черного цвета — смолкой. Удалив смолку, ты увидишь графитовые стержни с металлическими колпачками, выступающие из цинковых стаканчиков. Графитовые стержни — это выводы положительных электродов, а цинковые стаканчики — отрицательные электроды элементов.

Чтобы рассмотреть внутреннее устройство элемента, придется осторожно разрезать по длине и отогнуть края цинкового стаканчика. Графитовый стержень находится в мешочке, наполненном спрессованной смесью толченого угля, порошка графита и двуокиси марганца. Это — деполяризатор. А электролитом служит студенистая паста, заполняющая пространство между деполяризатором и стенками стаканчика, представляющая собой раствор нашатыря с примесью крахмала и муки.

Во время работы элемента выделяющийся водород соединяется с кислородом, содержащимся в двуокиси марганца деполяризатора, в результате чего поляризация не наступает. Сухой элемент работает до тех пор, пока от действия химической реакции не разрушится цинковый электрод и не изменится химический состав электролита и деполяризатора.

Наша промышленность выпускает более десятка типов цилиндрических стаканчиковых элементов, предназначаемых для питания маломощных электродвигателей, различной осветительной и радиоэлектронной аппаратуры. Для питания же промышленных и радиолюбительских транзисторных переносных приемников, магнитофонов, измерительных приборов наиболее широко используются элементы 373, 343, 332 и 316 (рис. 160). От элементов 336, из которых состоит батарея 3336Л, они отличаются только размерами.
