Согласующие трансформаторы, используемые в приемниках и усилителях 3Ч, ставят в цепи выходных, т. е. оконечных, мощных усилительных приборов, поэтому их принято называть выходными трансформаторами.

Примером подключения звуковой катушки динамической головки к выходному каскаду усилителя может служить схема, изображенная на рис. 158.

Рис. 158. Схема включения динамической головки в коллекторную цепь транзистора выходного каскада усилителя 3Ч

Выходной трансформатор Т первичной обмотки I включен в коллекторную цепь транзистора V . Колебания звуковой частоты» усиленные транзистором, возбуждают во вторичной обмотке II такие же колебания, но более низкого, чем в коллекторной цепи, напряжения, которые подаются на звуковую катушку головки В и преобразуются в звуковые колебания.

Параллельно первичной обмотке выходного трансформатора подключают конденсатор, улучшающий работу усилителя.

Запомни:согласование напряжения и тока звуковой катушки динамической головки и выходной цепи усилительного устройства — обязательное условие для наиболее эффективного использования энергии звуковой частоты, отдаваемой выходным каскадом усилителя головке.

Неотъемлемой частью головки абонентского громкоговорителя является понижающий трансформатор. Он согласует напряжение радиотрансляционной линии с напряжением, обеспечивающим нормальную работу головки. Абонентские громкоговорители, кроме того, снабжают регуляторами громкости.

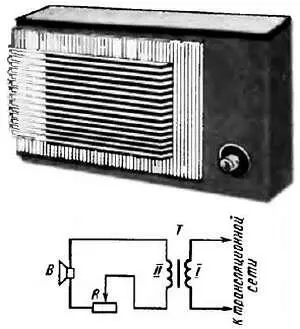

Один из абонентских громкоговорителей и его схема показаны на рис. 159.

Рис. 159. Абонентский громкоговоритель и его схема

Регулятор громкости — переменный резистор R — в этом громкоговорителе включен последовательно со звуковой катушкой динамической головки В . Чем меньше сопротивление введенной части резистора, тем звук громче.

Первичные обмотки трансформаторов абонентских громкоговорителей рассчитаны на напряжения звуковой частоты 30 или 15 В. Есть громкоговорители, рассчитанные на оба этих напряжения. Переключение с одного напряжения на другое достигается перепайкой одного из проводов шнура на выводах первичной обмотки трансформатора. Следует отметить, что эти напряжения громкоговорители получают от радиотрансляционной сети при наиболее громкой передаче. Уменьшение громкости снижает ток, потребляемый громкоговорителем, но напряжение радиосети, конечно, остается прежним.

Абонентские громкоговорители можно иногда использовать для простых транзисторных или ламповых приемников или усилителей 3Ч.

Обращаться с динамическими головками надо очень осторожно, чтобы не попортить звуковую катушку или диффузор. Головка с порванным диффузором, даже если он заклеен, работает хуже, с искажением звука. А если звуковая катушка окажется оборванной, что можно обнаружить с помощью омметра, ремонт ее без специального оборудования практически невозможен. Но такое случается крайне редко. Чаще происходят обрывы входных проводников звуковой катушки из-за непрерывных колебаний диффузора. Такую неисправность нетрудно обнаружить и устранить сращиванием или заменой оборванного проводника.

Качество звуковоспроизведения головкой во многом зависит от акустического оформления, то есть конструкции ящика или футляра, в котором она установлена. Для большей части радиовещательных приемников, телевизоров, монофонических радиол и магнитофонов акустическим оформлением служат сами футляры такой аппаратуры. Применяют также выносные акустические системы, называемые в обиходе громкоговорителями или звуковыми колонками, головки, которые размещены в ящиках или на акустических экранах в виде деревянных щитов. Об одной из конструкций самодельного громкоговорителя я расскажу тебе в двенадцатой беседе.

Но выносной громкоговоритель может быть готовым, приобретенным в магазине радиотоваров. Например, ЗАС-1, 10МАС-1, 15АС-404, «Электроника 25АС-227». Цифры в начале маркировки громкоговорителей указывают их номинальные мощности, а буквы АС — начальные слов «акустическая система». В «Электронике 25АС-227» три головки: низкочастотная 25ГД-42, среднечастотная 15ГД-11 и высокочастотная с магнитной системой особой конструкции (так называемая изодинамическая) головка 10ГИ-1. Головки такого громкоговорителя, предназначенного для совместной работы с усилительной аппаратурой высшего класса, обеспечивают номинальный диапазон воспроизводимых частот от 31,5 до 31500 Гц.
