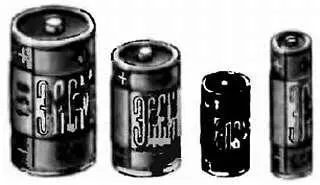

Рис. 160. Гальванические элементы 373, 343, 332и 316

Один гальванический элемент независимо от его конструкции развивает напряжение около 1,5 В. Ток же, который можно потреблять, от элемента, определяется главным образом размерами его электродов и обычно не превышает 0,2–0,3 А.

Для обозначения гальванических элементов и батарей, составляемых из гальванических элементов, применяют в основном цифровую систему. Первые две цифры в обозначении стаканчиковых элементов (от 20 до 49) в зашифрованной форме характеризуют форму, габариты и электрохимический состав элемента. Третья цифра служит шифром высоты элемента. Но учти, эти цифры являются только условным шифром и не могут служить указателем на конкретные размеры в единицах длины.

Обозначение батареи, образованной последовательным соединением элементов, состоит из шифра элементов и числа элементов в батареи. При этом цифру, соответствующую числу элементов в батарее, ставят перед шифром обозначения ее элементов. Батарея 3336Л, например, состоит из трех элементов 336, потому в ее обозначении перед шифром элементов стоит цифра 3. Для некоторых батарей за цифрами обозначения ставят букву У, X или Л, указывающую на рекомендуемый температурный режим эксплуатации батарей: У — универсальная, X — хладостойкая, Л — летняя.

Батарея 3336Л, следовательно, летняя, эксплуатировать ее рекомендуется при окружающей температуре 0 — плюс 50 °C, а батарею 3336X — до минус 40 °C. При пониженной температуре гальванические элементы и батареи разряжаются быстрее, чем при нормальной. Продолжительность работы батареи 3336Л при температуре минус 10 °C и батареи 3336Х при температуре минус 20 °C в 3–4 раза меньше, чем в рекомендуемых температурных условиях.

В некоторых батареях, например в батарее «Крона ВЦ», элементы имеют форму галеты, поэтому их называют элементами галетного типа. Внешний вид такой батареи и устройство ее элементов изображены на рис. 161. Oтрицательным электродом элемента служит цинковая пластинка, а положительным — поляризационная масса, состоящая из смеси двуокиси марганца и графита, которая обернута тонкой пористой бумагой. Между электродами имеется картонная прокладка. Галету пропитывают электролитом и прочно стягивают тонкой пленкой эластичного пластиката.

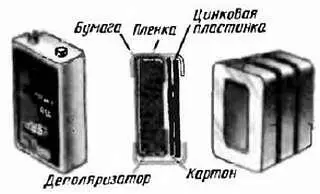

Рис. 161. Батарея « Крона ВЦ» и гальванический элемент галетного типа (в увеличенном виде)

При сборке батареи отдельные галеты укладывают в виде столбика и сжимают. При этом края пластиковых пленок плотно прилегают одна к другой, образуя сплошную оболочку столбика, предохраняющую от испарения воды из электролита. В батарее «Крона ВЦ» семь соединенных последовательно элементов, начальное напряжение батареи 9 В.

Справочную таблицу гальванических элементов, наиболее широко используемых радиолюбителями для питания конструкций, ты найдешь в конце книги (см. приложение 4 ). Поясню основные сведения, касающиеся начальных характеристик и режима разрядки элементов и батарей.

Начальное напряжение U нач - это напряжение между полюсами свежеизготовленного, не бывшего в употреблении элемента (батареи) при подключении к нему внешней цепи (нагрузки R н ) сопротивлением, указанным в графе «Режим разрядки». Продолжительность работы, выраженная в часах, характеризует время, в течение которого напряжение источника тока, разряжаемого на нагрузку заданного сопротивления, уменьшается до конечного напряжения U кон . — Например, начальное напряжение элемента 343 при подключении к нему внешней цепи сопротивлением 20 Ом равно 1,4 В. Это напряжение при непрерывной разрядке элемента в течение 12 ч уменьшается до конечного напряжения, соответствующего 0,85 В. Элемент (батарея), напряжение которого снизилось до конечного U кон , считается разряженным и для дальнейшей эксплуатации непригодным.

По сопротивлению внешней цепи, указанному в графе «Режим разрядки», можно судить о токах элементов и батарей, при которых они наиболее эффективно отдают свои электрические емкости (в ампер-часах) нагрузкам. Например, элемент 343 в внешней цепи сопротивлением 20 Ом создает в ней (по закону Ома) ток, равный: I = 1,55/20 ~= 0,08 А, т. е. 80 мА. Разряжаясь таким током до конечного напряжения, элемент сможет работать непрерывно 12 ч. При подключении нагрузки меньшего сопротивления ток разрядки элемента пропорционально увеличивается, из-за чего длительность его работы уменьшается. Кроме того, при интенсивной разрядке элемент не отдаст всей своей электрической емкости. И наоборот, с увеличением сопротивления нагрузки ток разрядки элемента уменьшается, а длительность непрерывной работы возрастает.
