Если для питания радиотехнического устройства используются не один, а несколько аккумуляторов, соединенных последовательно в батарею, заряжать надо целиком батарею (как батарею 7Д-0,1), а не каждый элемент в отдельности, обеспечив надежные контакты между ними. Ток зарядки остается таким же, как и для одного аккумулятора.

Перехожу к использованию электроосветительной сети для питания транзисторных конструкций. Начну с выпрямителя.

По шестой беседе ты уже знаешь, что если в качестве источника питания приемника или усилителя используется электроосветительная сеть, то переменный ток сети обязательно должен быть выпрямлен, т. е. преобразован в ток одного направления. Выпрямление переменного тока осуществляют с помощью полупроводниковых диодов. Помнишь их электрические свойства? Полупроводниковый диод хорошо проводит ток одного направления — прямой, и очень плохо ток противоположного направления — обратный. Будем, как договорились ранее, считать для простоты, что диод вообще не пропускает ток обратного направления.

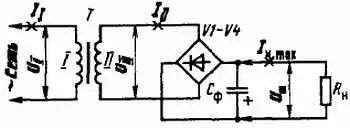

Выпрямители блоков питания транзисторной аппаратуры радиолюбители строят обычно по схеме, которую ты видишь на рис. 166.

Рис. 166. Схема выпрямителя блока питания

Сравни ее со схемой, знакомой тебе по рис. 78. Они аналогичны. Только там иная полярность диодов, и включены они непосредственно в плечи выпрямительного моста, а здесь они заменены изображением диода внутри квадрата, символизирующим выпрямительный мост. Если захочешь проследить весь путь тока, выпрямленного диодами — V1-V4, впиши их в стороны квадрата.

Напомню суть работы такого выпрями геля. Трансформатор Т, называемый сетевым, или трансформатором питания, понижает напряжение электроосветительной сети до некоторого необходимого значения, которое диоды V1-V4, включенные по мостовой схеме, выпрямляют. Конденсатор фильтра С ф , подключенный, параллельно диагонали моста, «сглаживает пульсации выпрямленного напряжения моста. Резистор R н символизирует приемник, усилитель 3Ч или другую нагрузку выпрямителя. Напряжение на конденсаторе С ф , являющемся выходным элементом выпрямителя, равно произведению напряжения вторичной обмотки трансформатора U п на 1,4 (√2)

Сетевой трансформатор является основой блока питания. Но промышленность не выпускает трансформаторы, специально предназначаемые для любительских выпрямителей. Однако можно приобрести серийно выпускаемый блок питания, например БП 1,5-12 В, рассчитанный на питание от сети напряжением 127 и 220 В радиоприемников, магнитофонов и других транзисторных устройств, потребляющих ток до 200 мА при напряжении от 1,5 до 12 В. Радиолюбители тоже пользуются готовыми блоками питания, но чаще предпочитают самодельные, приспосабливая для них имеющиеся в продаже понижающие трансформаторы или наматывают их сами.

Для выпрямителей сетевых блоков питания лучше всего подходят применяемые в телевизорах выходные трансформаторы кадровой развертки типов ТВК-70, ТВК-110ЛМ-К, ТВК-110-Л и некоторые другие (см. приложение 10 ). В зависимости от используемого ТВК от блока питания можно получить выпрямленное напряжение от 8-10 до 25–30, В при потребляемом токе до 0,8–1 А. Радиолюбители часто используют в сетевых блоках питания трансформаторы ТВК. Их применяют и в некоторых конструкциях, которые я буду тебе рекомендовать.

Но сетевой трансформатор выпрямителя может быть также самодельным, если использовать для него подходящий магнитопровод от какого-то другого трансформатора. Мощность такого трансформатора не должна быть меньше мощности тока, потребляемого нагрузкой выпрямителя. Поясню это на конкретном примере выбора магнитопровода. Предположим, напряжение питания конструируемого тобой усилителя 3Ч должно быть 12 В при токе 300 мА (0,3 А). Значит, мощность тока, потребляемая усилителем от выпрямителя будет: Р = U нI н = 12·0,3 = 3,6 В. С учетом некоторых потерь, неизбежных при трансформации переменного тока и его выпрямлении, мощность, сетевого трансформатора блока питания должна быть не менее 5 Вт. Площадь сечения сердечника магнитопровода, соответствующую необходимой мощности трансформатора, можно определить по упрощенной формуле: S= 1,3·√ Р тр, где 1,3 — усредненный коэффициент, Р тр — мощность трансформатора. Следовательно, для нашего примера площадь сечения магнитопровода трансформатора должна быть не менее: S= 1,3·√ Р тр= 1,3·√5 ~= 3 см 2. Площадь сечения подобранного магнитопровода будет исходным параметром для расчета числа витков первичной и вторичной обмоток сетевого трансформатора выпрямителя.
