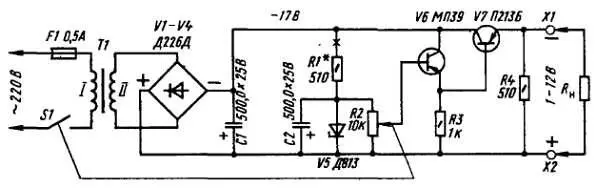

Рис. 169. Принципиальная схема блока питания транзисторных конструкций

Разберемся в устройстве и работе блока. Сетевой трансформатор Т1 обмоткой I подключают к электроосветительной сети напряжением 220 В через плавкий предохранитель F1 и выключатель S1. Обмотка II трансформатора и диоды V1-V4, включенные по мостовой схеме, образуют двухполупериодный выпрямитель. Эта часть блока питания тебе уже знакома по предыдущей части беседы (см. рис. 166).

К выпрямительному мосту подключен электролитический конденсатор С1, частично сглаживающий пульсации выпрямленного напряжения. С него выпрямленное напряжение подается к нагрузке R н через стабилизатор напряжения, выполняющий функцию дополнительного фильтра выпрямителя и одновременно регулятора выходного напряжения блока питания.

Проследи цепь питания нагрузки R н (приемник, усилитель), подключаемый к зажимам X1 «-» и Х2 «+» блока. Ток в этой цепи, а значит, и напряжение на нагрузке зависят от состояния транзистора V7, включенного в эту цепь. Когда этот транзистор открыт и сопротивление его участка эмиттер-коллектор мало (несколько ом), все напряжение выпрямителя падает на нагрузке R н . Когда же транзистор закрыт и сопротивление участка эмиттер-коллектор становится очень большим, то почти все напряжение выпрямителя падает на этом участке, а на долю нагрузки практически ничего не остается. Состоянием же транзистора V7 управляет транзистор V6, который в свою очередь управляется напряжением, подаваемым на его базу с движка переменного резистора R2. Оба транзистора включены по схеме ОК (эмиттерные повторители) и работают как двухкаскадный усилитель тока. Нагрузкой транзистора V6 являются эмиттерный р-n переход транзистора V7 и резистор R3, а нагрузкой регулирующего транзистора V7 — цепи приемника или усилителя, подключенные к выходу блока.

Управляющую цепь стабилизатора напряжения образуют параметрический стабилизатор, состоящий из резистора R1 и стабилитрона V5, и подключенный к нему переменный резистор R2. Благодаря стабилитрону и конденсатору С2 на переменном резисторе (по отношению к стабилитрону он включен потенциометром, т. е. делителем напряжения) действует постоянное напряжение, равное напряжению стабилизации U cт используемого в блоке стабилитрона.

В описываемом блоке это напряжение равно 12 В. Когда движок переменного резистора находится в крайнем нижнем (по схеме) положении, управляющий транзистор V6 закрыт, так как напряжение на его базе (относительно эмиттера) равно нулю. Регулирующий транзистор V7 в это время тоже закрыт. По мере перемещения движка переменного резистора вверх на базу транзистора V6 подается открывающее отрицательное напряжение и в его эмиттерной цепи появляется ток. Одновременно отрицательным напряжением, падающим на эмиттерном резисторе R3 транзистора V6, открывается транзистор V7, и во внешней цепи блока питания появляется ток. Чем больше отрицательное напряжение на базе транзистора V6, тем больше открываются транзисторы, тем больше напряжение на выходе блока питания и ток в его нагрузке.

Наибольшее напряжение на выходе блока почти равно напряжению стабилизации стабилитрона V5 (Д813), а наибольший ток, потребляемый нагрузкой от блока, удвоенному прямому току диодов выпрямителя. В выпрямителе описываемого блока используются диоды серии Д226, максимальный выпрямленный ток которых равен 300 мА (03 А). Значит, и наибольший ток, потребляемый от блока питания нагрузкой, может достигать 600 мА. При изменении тока в нагрузке от нескольких миллиампер до 280–300 мА напряжение на ней остается практически неизменным.

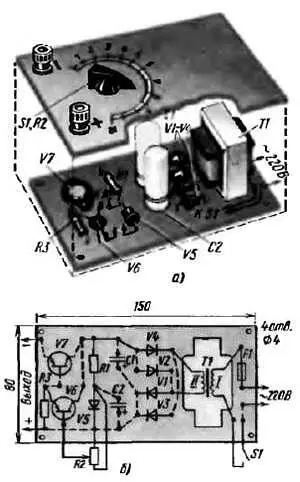

Возможная конструкция блока питания показана на рис. 170, а . Штриховыми линиями условно обозначены углы фанерного ящичка — корпуса блока. Все детали, кроме переменного резистора R2 с выключателем питания S1, резистора R4 и выходных зажимов, смонтированы гетинаксовой панели, которая винтами укреплена на дне корпуса.

Ориентировочные размеры этой панели, схема размещения и соединения деталей на ней показаны на рис. 170, б . На этом чертеже детали изображены так же, как на принципиальной схеме — символически, а соединительные проводники, находящиеся снизу панели, — штриховыми линиями.

Рис. 170. Конструкция блока питания и схема соединения деталей на монтажной плате
