Ко вторичной обмотке трансформатора можно подключить коммутаторную лампочку накаливания Н1 (на рис. 171, а ), рассчитанную на напряжение 12 В, и укрепить ее на верхней лицевой панели. Она, загораясь, будет служить индикатором подключения блока к сети.

Блок можно дополнить вольтметром и по нему, вместо шкалы переменного резистора, устанавливать необходимое выходное напряжение. Схема подключения измерительного прибора к выходу блока показана на рис. 171, б .

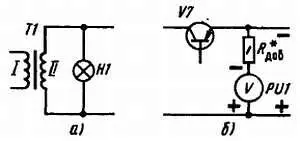

Рис 171 Введение в блок индикатора включения питания а и вольтметра - фото 179

Рис. 171. Введение в блок индикатора включения питания ( а) и вольтметра выходного напряжения ( б)

Для этой цели подойдет любой малогабаритный прибор магнитоэлектрической системы, например, М5-2 на ток 1–5 мА. Примерное сопротивление добавочного резистора R доб , ограничивающего ток через вольтметр PU1, рассчитай по формуле, вытекающей из закона Ома: R= U/ I, здесь U — наибольшее напряжение на выходе блока питания, а I — наибольший ток, на который рассчитан измерительный прибор. Так, например, если прибор на ток 5 мА, а напряжение на выходе блока 12 B, резистор R доб должен быть сопротивлением около 2400 Ом. Шкалу прибора градуируй по контрольному вольтметру.

Вольтметр, как и переменный резистор, можно разместить на лицевой панели блока.

В блок питания можно ввести также индикатор перегрузки. Дело в том, что транзисторы, работающие в стабилизаторе напряжения, не выдерживают перегрузок. Наиболее опасно короткое замыкание между выходными зажимами или между токонесущими проводниками конструкции, подключенной к блоку. В этом случае через регулирующий транзистор V7 блока может течь недопустимо большой для него ток, из-за чего может произойти тепловой пробой транзистора и он выйдет из строя.

Простейший индикатор перегрузки (рис. 172) представляет собой параллельно соединенные резистор R5 и лампу накаливания Н2, которые надо включить в разрыв цепи между фильтрующим конденсатором С1 и параметрическим стабилизатором R1V5. По мере роста тока нагрузки будет увеличиваться падение напряжения на нити накала лампы Н2 и резисторе R5. Сопротивление этого резистора подобрано так, чтобы при токе нагрузки 200–250 мА нить лампы начинала заметно на глаз накаливаться, а при токе более 500 мА ярко светиться, сигнализируя о перегрузке блока питания.

Рис. 172. Введение в блок питания сигнализатора перегрузки

Резистор R5 проволочный, на мощность рассеяния не менее 10 Вт. Используй для него провод высокого сопротивления — манганиновый, нихромовый или константиновым толщиной 0,18-0,2 мм. Намотай его на корпус резистора МЛТ-0,5 или МЛТ-1,0. Сигнальная лампа Н2 — коммутаторная КМ6-60 (6 В х 60 мА) или МН6,3–0,26 (6,3 В х 0,26 А). Размести ее на панели с внутренней стороны неподалеку от переменного резистора R2, а отверстие против лампы прикрой красной прозрачной пленкой. Такое несложное сигнальное устройство поможет тебе при перегрузке блока питания предупредить выход из строя транзисторов стабилизатора напряжения.

Блок питания можно также дополнить миллиамперметром и по его показаниям судить о суммарном токе, потребляемом приемником, усилителем колебаний звуковой частоты или другой подключенной к нему нагрузкой. Подойдет любой малогабаритный измерительный прибор магнитоэлектрической системы на ток 200–300 мА. Его, укрепленного на лицевой панели блока, можно включить, соблюдая полярность, в разрыв проводника, идущего от регулирующего транзистора стабилизатора напряжения к выходному зажиму. Он тоже будет служить индикатором перегрузки блока питания.

Всегда ли сетевой блок питания должен иметь стабилизатор напряжения? Нет! Он необязателен, например, для выпрямителя блока питания усилителя 3Ч повышенной выходной мощности, для некоторых других устройств, не требующих тщательного сглаживания пульсаций выпрямленного напряжения.

В заключение хочу еще раз напомнить:

Пользуясь сетевым блоком питания, не забывай, что в цепи первичной обмотки его трансформатора действует достаточно высокое напряжение.

Будь внимательным!

* * *

В этой беседе я рассказал лишь об источниках тока для питания транзисторных конструкций. О способах питания конструкций на электронных лампах я расскажу в четырнадцатой беседе.

Беседа 12 УСИЛИТЕЛЬ ЗВУКОВОЙ ЧАСТОТЫ Усилитель колебаний 3Ч составная часть - фото 180

Беседа 12
