Можно, однако, поступить иначе: смонтировать все детали усилителя, подбором резисторов R2 и R4 установить рекомендуемые режимы транзисторов (по токам коллекторных цепей или напряжениям на коллекторах транзисторов) и только после этого проверять его работу на звуковоспроизведение. Такой путь более техничный. А для более сложного усилителя, а тебе придется иметь дело в основном именно с такими усилителями, он единственно правильный.

Надеюсь, ты понял, что мои советы по налаживанию двухкаскадного усилителя в равной степени относятся к обоим его вариантам. И если коэффициенты передачи тока их транзисторов будут примерно одинаковыми, то и громкость звучания телефонов — нагрузок усилителей должна быть одинаковой. Но, как я уже говорил, нагрузкой усилителя может быть телефонный капсюль ДЭМ-4м или абонентский громкоговоритель. Режим работы выходного транзистора при этом должен измениться. С капсюлем ДЭМ-4м, сопротивление которого 60 Ом, ток покоя транзистора каскада надо увеличить (уменьшением сопротивления резистора R4) до 4–6 мА, а с абонентским громкоговорителем (сопротивление первичной обмотки его согласующего трансформатора, используемого как выходной трансформатор, еще меньше) — увеличить до 8-10 мА.

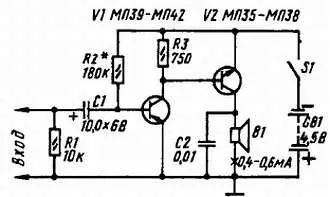

Принципиальная схема третьего варианта двухкаскадного усилителя показана на рис. 175.

Рис. 175. Усилитель на транзисторах разной структуры

Особенностью этого усилителя является то, что в первом его каскаде работает транзистор структуры р-n-р , а во втором - структуры n-р-n . Причем база второго транзистора соединена с коллектором первого не через связующий конденсатор, как в усилителе первых двух вариантов, а непосредственно или, как еще говорят, гальванически. При такой связи расширяется диапазон частот усиливаемых колебаний, а режим работы второго транзистора определяется в основном режимом работы первого, который устанавливают подбором резистора R2. В таком усилителе нагрузкой транзистора первого каскада служит не резистор R3, а эмиттерный р-n переход второго транзистора. Резистор же нужен лишь как элемент смещения: создающееся на нем падение напряжения открывает второй транзистор. Если этот транзистор германиевый (МП35-МП38), сопротивление резистора R3 может быть 680–750 Ом, а если кремниевый (МП111-МП116, КТЗ15) — около 3 кОм.

К сожалению, стабильность работы такого усилителя при изменении напряжения питания или температуры невысока. В остальном все то, что сказано применительно к усилителям первых двух вариантов, относится и к этому усилителю.

Можно ли усилители питать от источника постоянного тока напряжением 9 В, например от двух батарей 3336Л, или, наоборот, от источника напряжением 1,5–3 В — от одного-двух элементов 332 или 316? Разумеется, можно: при более высоком напряжении источника питания нагрузка усилителя — головка громкоговорителя — должна звучать громче, при более низком — тише. Но при этом несколько иными должны быть и режимы работы транзисторов.

Кроме того, при напряжении источника питания 9 В номинальные напряжения электролитических конденсаторов С2 первых двух вариантов усилителя должны быть не менее 10 В. Пока детали усилителя смонтированы на макетной панели, все это нетрудно проверить опытным путем и сделать соответствующие выводы.

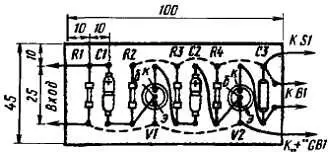

Смонтировать детали налаженного усилителя на постоянной плате — дело несложное. Для примера на рис. 176 показана монтажная плата усилителя первого варианта (по схеме на рис. 174, а ).

Рис 176. Монтажная плата двухкаскадного усилителя 3Ч

Плату выпили из листового гетинакса или текстолита толщиной 1,5–2 мм. Ее размеры, указанные на рисунке, примерные и зависят от габаритов имеющихся у тебя деталей. Например, на схеме мощность резисторов обозначена 0,125 Вт, емкости электролитических конденсаторов — по 10 мкФ. Но это не значит, что только такие детали надо ставить в усилитель. Мощности рассеяния резисторов могут быть любыми. Вместо электролитических конденсаторов К50-3 или K52-1, показанных на монтажной плате, могут быть конденсаторы К50-6, к тому же на большие номинальные напряжения. В зависимости от имеющихся у тебя деталей может измениться и монтажная схема усилителя.
