Конденсаторы, выполняющие такие функции, называют конденсаторами связи, переходными или разделительными .

Входные и переходные конденсаторы должны хорошо пропускать всю полосу частот усиливаемого сигнала — от самых низких до самых высоких. Этому требованию отвечают конденсаторы емкостью не менее 5 мкФ. Использование в транзисторных усилителях конденсаторов связи больших емкостей объясняется относительно малыми входными сопротивлениями транзисторов. Конденсатор связи оказывает переменному току емкостное сопротивление, которое будет тем меньшим, чем больше его емкость. И если оно окажется больше входного сопротивления транзистора, на нем будет падать часть напряжения переменного тока, большая, чем на входном сопротивлении транзистора, отчего будет проигрыш в усилении. Емкостное сопротивление конденсатора связи должно быть по крайней мере в 3–5 раз меньше входного сопротивления транзистора. Поэтому-то на входе, а также для связи между транзисторными каскадами ставят конденсаторы больших емкостей. Здесь используют обычно малогабаритные электролитические конденсаторы с обязательным соблюдением полярности их включения.

Таковы наиболее характерные особенности элементов двухкаскадного транзисторного усилителя 3Ч.

Для закрепления в памяти принципа работы транзисторного двухкаскадного усилителя 3Ч предлагаю смонтировать, наладить и проверить в действии несколько его вариантов.

Принципиальные схемы двух вариантов такого усилителя изображены на рис. 174. Они, по существу, являются повторением схемы разобранного сейчас транзисторного усилителя. Только на них указаны данные деталей и введены три дополнительных элемента: R1, С3 и S1. Резистор R1 — нагрузка источника колебаний звуковой частоты (детекторного приемника или звукоснимателя); С3 — конденсатор, блокирующий головку В1 громкоговорителя по высшим звуковым частотам; S1 — выключатель питания. В усилителе на рис. 174, а работают транзисторы структуры р-n-р , в усилителе на рис. 174, б — структуры n-р-n . В связи с этим полярность включения питающих их батарей разная: на коллекторы транзисторов первого варианта усилителя подается отрицательное, а на коллекторы транзисторов второго варианта - положительное напряжение. Полярность включения электролитических конденсаторов также разная. В остальном усилители совершенно одинаковые.

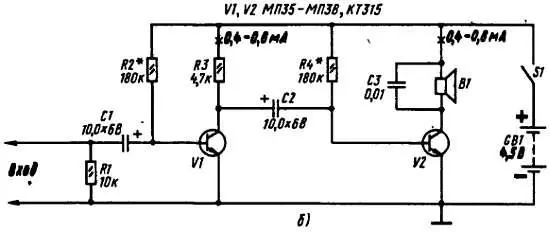

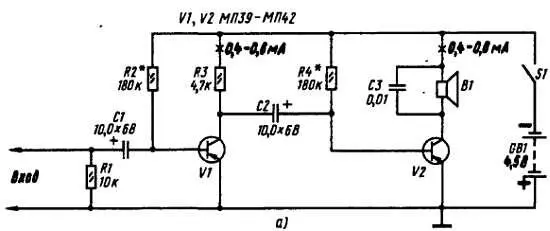

Рис. 174. Двухкаскадные усилители 3Ч на транзисторах структуры р-n-р( а) и на транзисторах структуры n-р-n( б)

В любом из этих вариантов усилителя могут работать транзисторы со статическим коэффициентом передачи тока h 21Э 20–30 и больше. В каскад предварительного усиления (первый) надо поставить транзистор с большим коэффициентом h 21Э . Роль нагрузки В1 выходного каскада могут выполнять головные телефоны, телефонный капсюль ДЭМ-4м или абонентский громкоговоритель. Для питания усилителя используй батарею 3336Л или сетевой блок питания (о котором я рассказал в предыдущей беседе).

Предварительно усилитель собери на макетной панели, чтобы всесторонне изучить и научиться налаживать его, после чего перенесешь его детали на постоянную плату.

Сначала на панели смонтируй детали только первого каскада и конденсатор С2. Между правым (по схеме) выводом этого конденсатора и заземленным проводником источника питания включи головные телефоны. Если теперь вход усилителя соединить с выходными гнездами детекторного приемника, настроенного на какую-либо радиостанцию, или подключить к нему звукосниматель и проиграть грампластинку, в телефонах появится звук радиопередачи или грамзаписи. Подбирая сопротивление резистора R2 (так же, как при подгонке режима работы однотранзисторного усилителя, о чем я рассказывал в седьмой беседе), добейся наибольшей громкости. При этом миллиамперметр, включенный в коллекторную цепь транзистора, должен показывать ток, равный 0,4–0,6 мА. При напряжении источника питания 4,5 В это наивыгоднейший режим работы транзистора.

Затем смонтируй детали второго (выходного) каскада усилителя, телефоны включи в коллекторную цепь его транзистора. Теперь телефоны должны звучать значительно громче. Еще громче, возможно, они будут звучать после того, как подбором резистора R4 будет установлен коллекторный ток транзистора 0,4–0,6 мА.
