Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Наверное проще всего — применив для этой цели некий электронный прибор, имеющий высокую проводимость в одном направлении и исключительно низкую — в другом! Проще говоря, использовать для этой цели полупроводниковый ДИОД!

«С»:Ты безусловно прав! Но ведь вы с Незнайкиным еще не рассматривали диоды, транзисторы, микросхемы, оптроны и т. д.! Как же нам быть?

«Н»:А может, рассмотрим принципы выделения НЧ — сигналов без рассмотрения физических принципов функционирования диодов? А о самих диодах поговорим в последующих беседах?

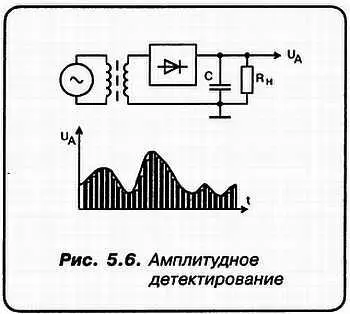

«С»:Разумно! Итак, на представленной схеме показан простейший детектор амплитудно-модулированных сигналов, а рядышком представлена эпюра выходного напряжения U A. В качестве сопротивления нагрузки R нмогут использоваться наушники (рис. 5.6).

«Н»:А какова роль конденсатора С ?

«С»:Накапливая на себе поступающий за время каждого полупериода электрический заряд, конденсатор С позволяет поддерживать на нагрузке плавно меняющееся напряжение низкой частоты. Поэтому разрядный ток, протекающий через R н, будет являться не серией амплитудно-модулированных импульсов, а настоящим током НИЗКОЙ ЧАСТОТЫ!

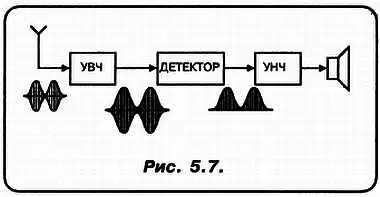

Ну вот! А теперь я рисую первую блок-схему, а ты, Незнайкин, постарайся ее правильно истрактовать (рис. 5.7)!

«Н»:«Я не волшебник, я еще только учусь», но мне кажется, что УВЧ — это усилитель высокой частоты, а УНЧ — соответственно, низкой частоты!

«А»:И какова же роль УВЧ?

«Н»:Я полагаю, что все дело в амплитуде высокочастотного сигнала, поступающего от антенны. Каким-то образом (я пока затрудняюсь объяснить этот феномен), но УВЧ, сохраняя временные зависимости относительного изменения амплитуды сигнала, способен увеличивать их абсолютный размах!.. Затем усиленный сигнал детектируется, а дальше поступает на вход УНЧ. Затем на динамик, после чего мы имеем удовольствие слушать интересные радиопередачи!

«С»:Поздравляю! Ты поведал нам об устройстве и принципе работы ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ, в просторечии — ПРЯМИКА!

«Н»:А что, применяются и иные блок-схемы?

«С»:Вне всякого сомнения! Поскольку приемники прямого усиления имеют немалое количество очень серьезных недостатков. Ну, например, начинающие радиолюбители часто строят простенькие транзисторные «прямички». Но ТОЛЬКО для диапазонов длинных и средних волн!

«Н»:А почему их нельзя применить и для диапазона коротких волн?

«А»:Прежде всего потому, что входной настраиваемый колебательный контур (или целая система колебательных контуров), получивший в технической литературе наименование ПРЕСЕЛЕКТОР, не обладает сколько-нибудь существенной избирательностью в диапазоне коротких волн!

«Н»:А что такое вообще — ИЗБИРАТЕЛЬНОСТЬ?

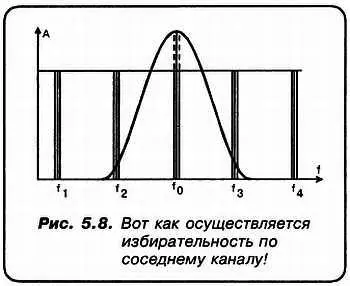

«А»:Вернемся к нашему избирательному контуру. И, в частности, к его АЧХ (см. рис. 5.8).

«Н»:А что это за вертикальные линии на рисунке, обозначенные как f 1; f 2; f 3и f 4?

«А»:Здесь я представил вполне реальную ситуацию, когда в эфире, кроме станции с несущей частотой f 0, работают еще и другие радиостанции. Вот их частоты и соответствуют изображенным на рисунке вертикальным линиям!

Но ты ведь не хочешь слушать и их тоже, причем ВСЕ СРАЗУ?!

«Н»:Так я же ничего не расслышу!

«А»:Ну так твой преселектор и помогает тебе настроиться на одну из них, в данном случае это и будет частота f 0!

«С»:При этом обрати внимание, что амплитуды сигналов, развиваемые на антенном входе всеми пятью радиостанциями — РАВНЫ!

«Н»:Я отлично это вижу! Но заметил еще и то, что частоты f 1и f 4— совсем не воспринимаются преселектором, а частоты f 2и f 3— только частично…

«А»:Только те частоты, которые накрываются «колоколом» и проходят преселектор!

Но обрати внимание, что частота f 0при этом еще и возрастает по амплитуде!

Повторим еще раз, что КОЛЕБАТЕЛЬНЫЙ КОНТУР УСИЛИВАЕТ приходящие сигналы, частоты которых равны или очень близки его резонансной частоте!
