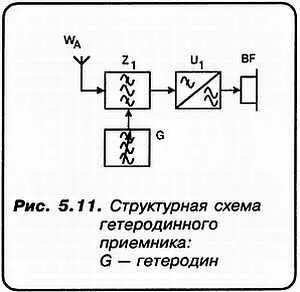

Мы уже упоминали ГЕТЕРОДИННЫЙ ПРИЕМНИК. Вот так он выглядит на структурной схеме (рис. 5.11). Стрелка означает, что его можно перестраивать по частоте.

«А»:В чем особенность работы гетеродинного приемника?

«С»:В том, что на детектор воздействуют ДВА сигнала. Входной — от антенны W Aи гетеродинный — который генерируется местным генератором G .

Так вот, если частота гетеродина ненамного (400—1000 Гц) отличается от частоты передатчика, то на выходе детектора появляется напряжение «биений» с разностной звуковой частотой.

«А»:И все же, дорогой Спец, я не совсем ясно себе представляю, что дает введение в схему детекторного приемника еще и гетеродина?

«С»:Ты знаешь, что чувствительность детекторного приемника оказывается слишком низкой! Даже подключение на выходе детектора УНЧ не спасает положения. Поскольку для того, чтобы детектор «заработал», необходимо, чтобы амплитуда сигнала на его входе достигала нескольких милливольт. А еще лучше — нескольких десятков милливольт!

Иное дело — гетеродинный приемник! Математический анализ показывает, что полезное, напряжение на выходе детектора является СУММОЙ продетектированного сигнала и продетектированного напряжения гетеродина!

А кроме того, в эту сумму входят еще БИЕНИЯ между колебаниями сигнала и гетеродина. Но добавление гетеродинного напряжения к сигналу на обычном детекторе не избавляет от прямого ДЕТЕКТИРОВАНИЯ ПОМЕХ!

«А»:То есть влиянию помех гетеродинный приемник (ГП) подвержен значительно?

«С»:Во всяком случае, в представленном выше виде!..

Поэтому ГП, автодины, синхродины и прочая техника 20-х годов ушла в прошлое безвозвратно!

«Н»:А что такое АВТОДИНЫ?

«С»:Это устройства, применяющиеся для автодинного приема. Сущность его в том, что он является ПОЧТИ генератором Мейснера. Если в схему этого генератора добавить цепь индуктивной связи с антенной и телефон, шунтированный конденсатором в анодной цепи лампы, то мы и получим схему автодинного приемника! В контуре существуют два колебания сразу. Собственное и принимаемое. Их частоты сдвинуты нате же 400 — 1000 Гц.

Вырабатывается сигнал биений. Он проявляется в виде свиста, тон которого меняется. Автодинные приемники являлись почти идеальными для приема телеграфных сигналов.

«А»:Я краем уха слышал, что имеются приемники, использующие какую-то технику ПРЯМОГО ПРЕОБРАЗОВАНИЯ?

«С»:Мы обязательно будем говорить о принципах этой техники, но позднее!

А сейчас, мои дорогие друзья, хочу заметить, что среди большого количества самых разнообразных разновидностей приемной техники (а мы упомянули далеко не о всех) особое место занимает выдающееся изобретение электроники 20 века — СУПЕРГЕТЕРОДИН!

«Спец»:Первый супергетеродинный приемник капитан корпуса связи армии США Эдвин Говард Армстронг, служивший в то время во Франции, (а это было время Первой Мировой войны) собрал на территории Европы. Он подал заявку на патент в США из Парижа 30 декабря 1918 года, а получил патент 3 июля 1920 г. Супергетеродин — это величайшее достижение не только Армстронга, но всей электронной техники вообще!

«А»:Что, неужели за 80 лет не появилось никакой более удачной идеи?

«С»:Представь себе — нет! Хотя вариаций на тему супергетеродинного принципа имеется великое множество!

Первоначально Армстронг разработал супергетеродин с целью изыскать способ усиления сигнала на тех частотах, которые были недоступны для электронных ламп того времени. Именно с появлением супергетеродинной схемы, радиотехника стала бурно развиваться!

«Н»:Уважаемый Спец! Но что же представлял из себя супергетеродин Армстронга? И в чем заключается его феноменальный секрет?

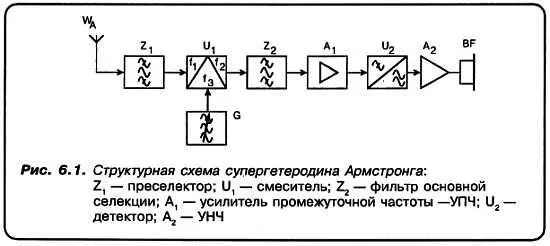

«С»:Вот структурная схема супергетеродина (рис. 6.1).

Принцип супергетеродинного приема состоит в том, что принятые колебания преобразуются по частоте в некоторую ПРОМЕЖУТОЧНУЮ частоту. Вот на ней и происходит основное усиление сигнала! А поскольку промежуточная частота — фиксирована, в УПЧ можно задействовать значительное число контуров, обеспечивающих необходимую избирательность!
