Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:Но ведь ранее мы знакомились с замечательными свойствами колебательного контура! Разве с его помощью нельзя добиться необходимой избирательности? Зачем для этого нужна целая система контуров?

«С»:Дорогой Аматор! Что слышу я из уст нашего друга? Вы разве не касались вопроса АЧХ связанных контуров? Или того, какова может быть предельная избирательность?

«Н»:Это я виноват! Слишком торопил Аматора согласиться на мое участие в вашей с ним беседе!..

«С»:Не беда! Однако, поскольку супергетеродин — это очень серьезно и никаких «галопом по европам» здесь не будет, я попрошу нашего уважаемого Аматора прямо сейчас продолжить тему о колебательных контурах и избирательности!

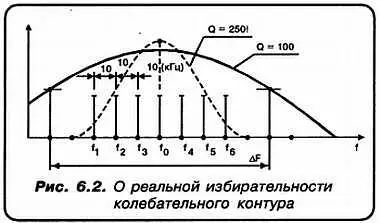

«А»:С удовольствием! Для чего предлагаю вернуться еще раз к АЧХ колебательного контура. Но сейчас в наши рассуждения мы добавим немного конкретики (см. рис. 6.2).

Так все СЕМЬ представленных частот f 1— f 6, а также f 0, разделены частотным промежутком, или интервалом, равным 10 кГц. Представим, что резонансная частота, на которую настроен входной контур, совпадает с f 0. И, кроме того, что прием ведется в диапазоне КВ. Для удобства рассуждений принимаем f 0= 10 МГц! То есть длина волны составляет 30 метров! Кроме того принимаем, что добротность контура Q = 100.

«С»:Должен заметить, что это весьма неплохой контур!

«А»:Согласен! Теперь подсчитаем, чему равна полоса пропускания нашего контура и увековечим ее очертания на представленном выше рисунке.

Q = f 0/ Δf;

Δf= f o/ Q= 10 7/10 2= 10 5Гц!

То есть полоса нашего контура равна 100 кГц! И это по уровню 0,707!..

«Н»:Как же так!? Ведь из этого следует, что наш контур не обладает, практически, НИКАКОЙ ИЗБИРАТЕЛЬНОСТЬЮ!

«А»:Совершенно верно, Незнайкин! Приведенный пример ясно показывает, что даже на частоте 10 МГц, контур уже не обладает ИЗБИРАТЕЛЬНОСТЬЮ ПО СОСЕДНЕМУ КАНАЛУ! (Это узаконенный технический термин, который показывает — во сколько раз ослабляется селекторной цепью сигнал частоты, отстоящей от f 0на 10 кГц, если входные величины их сигналов — равны!)

«Н»:Но может стоит просто взять Q = 1000?

«А»:Ты воображаешь, что это так просто сделать? В какой-то степени дело можно улучшить, если резко увеличить размеры катушки. Намотать ее толстым проводом, лучше посеребреным, на очень качественном диэлектрическом каркасе. Но и в этом случае, для реального контура получить Q больше 250 вряд ли удастся! А поскольку, как ты еще убедишься дальше, катушек таких в серьезном приемнике достаточно много, то габариты его могут стать вовсе неприемлемыми!

«С»:А кроме всего прочего, даже это не спасает положения! При Q = 250, полоса пропускания находится на уровне 40 кГц!

«А»:Легко видеть, что в полосе приема этого контура ( Q = 250) будет прослушиваться ПЯТЬ каналов одновременно!

«Н»:Но ведь подобный преселектор — это ВСЕ, чем располагает «прямичок» для отстройки от мешающих станций!

«А»:Не совсем так… Мы ведь еще не рассматривали системы СВЯЗАННЫХ КОНТУРОВ. Их еще называют ПОЛОСОВЫМИ ФИЛЬТРАМИ. Простейшие полосовые фильтры состоят из двух связанных между собой высокодобротных контуров, настроенных на несущую частоту. Изменяя связь между ними, можно значительно улучшить форму АЧХ, приблизив ее к идеальной, прямоугольной.

«Н»:Как можно представить себе полосовые фильтры?

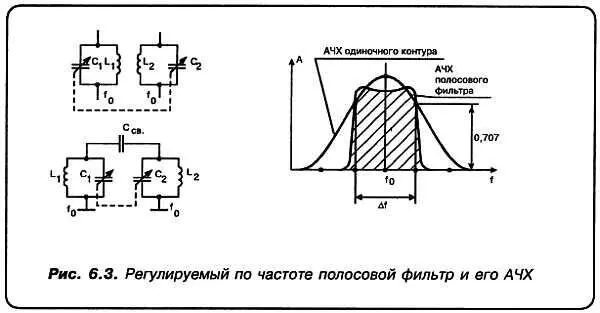

«А»:Да вот хотя бы так, как показано на рис. 6.3. Хотя возможны и другие конфигурации. Полосовые фильтры не дают заметного повышения добротности, но зато делают более крутыми боковые склоны АЧХ. «Срез» АЧХ полосового фильтра по уровню 0,707 в отличие от одиночного контура, очень незначительно превосходит по ширине свое «основание»!

«Н»:Но полностью задачу это ведь все равно не решает?

«А»:Ну конечно нет! Вот почему и возник вопрос о том, нельзя ли для повышения избирательности по соседнему каналу, каким-либо способом понизить несущую частоту сигнала в приемнике, сохранив ее, однако, в передатчике!

Оказалось, именно это блестяще и подтвердил Армстронг, что подобное вполне реально!
