«А»:Давайте о шумах побеседуем отдельно, если вы не против!

«С»:И о шумах, и о помехах мы еще будем говорить! А пока, Аматор, продолжай.

«А»:Кроме помехи по зеркальному каналу, существует еще одна. Несмотря на то, что промежуточная частота выбрана из того расчета, что она «свободна» от радиостанций, в процессе работы двигателей, сварочных аппаратов, рекламных щитов и т. д., наводки с частотой 465 кГц достаточно часто проникают в приемную антенну!

Для борьбы с этим видом помехи, в антенной цепи приемника устанавливают различные фильтры. Например, фильтр — пробку, представляющий собой обычный параллельный колебательный контур, настроенный на частоту 465 кГц и включенный в антенную цепь. А поскольку на резонансной частоте такой контур имеет большое сопротивление, он не пропустит на вход приемника сигналы с частотой равной 465 кГц!

«С»:Ну, что же, сегодня мы начали говорить о супергетеродине. И, согласитесь, он стоит того, чтобы продолжить эту тему завтра!

«С»:Ну как, пришли в себя? Продолжим наш рассказ?

«А»:Но я, в общих чертах, уже всё рассказал, дорогой Спец!

«С»:Не совсем, друг мой!.. Мы не отметили ещё один момент, который характерен для преселекторов, перестраиваемых с помощью конденсаторов переменной емкости, а это ведь присуще именно Супергетеродину Армстронга, не так ли?

«Н»:Ну конечно, я тоже видел, что из себя представляет конденсатор переменной емкости! Аматор показывал мне сдвоенный и строенный конденсатор переменной емкости с воздушным диэлектриком. И объяснил, зачем это сделано.

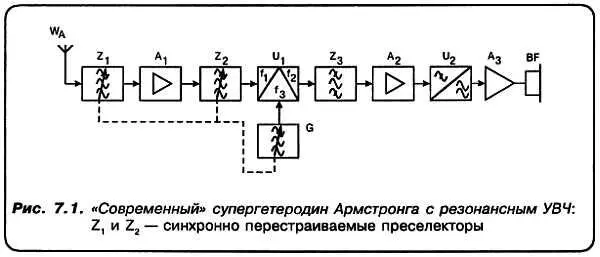

«А»:Да, уважаемый Спец! Я рассказал Незнайкину, что путем механического вращения, осуществляемого посредством ручки настройки и системы шкивов, ротор, представляющий собой ось с укрепленными на ней пластинами перемещается относительно неподвижных пластин статора, чем достигается изменение емкости. А сдвоенными или строенными эти конденсаторы делаются, например, для того, чтобы можно было реализовать, скажем, такую структурную схему супергетеродина (рис. 7.1).

Он (я имею в виду представленный супергетеродин) представляет собой современный радиоприемник, в котором имеется еще и предварительный усилитель высокой частоты, на выходе которого применен второй селектор частоты. А конструктивно и преселектор Z 1и селектор Z 2перестраиваются одновременно, посредством двух секций конденсатора переменной емкости, а третья секция входит в состав гетеродина…

«С»:Дорогой Аматор, ты совершенно верно нарисовал структурную схему достаточно сложного радиовещательного приемника, так называемого, «высокого класса». Но поверь, СОВРЕМЕННЫМ этот приемник не является уже более ПОЛУВЕКА! То что ты нарисовал — это уровень радиотехники ТРИДЦАТЫХ ГОДОВ!

«А»:Как… ведь транзисторные приемники 60-х—70-х годов выпуска, причем самые дорогие, строились именно по этой схеме?!

«С»:Да, строились! Причем до самого недавнего времени! Пока эти самые «современные советские приемники высшего класса» не оказались, образно говоря, на «помойке» мирового рынка! Не помогли ни транзисторы, ни микросхемы! Но мы с вами, друзья мои, люди дела. Поэтому продолжим наш рассказ…

«А»:Сделайте это лучше Вы, Спец!

«С»:Ну и ладно!.. Но прежде о том самом моменте преселекторов… Как будет меняться форма «колокола» во время перестройки конденсатора от минимальной до максимальной емкости?

«А»:Поскольку: Q равно корень квадратный из L деленное на С и всё это деленное на R , то в связи с тем, что соотношение L деленное на С — возрастает при перестройке конденсатора от С maxдо С min, добротность тоже должна возрастать и колокол должен… вытягиваться вверх!

«С»:Это теоретически совершенно верно, однако практика подтверждает существование обратной зависимости — по мере повышения частоты в пределах диапазона, колокол становится ниже, как это и показано на рис. 7.2!

«А»:Но почему?

«С»:Дело в том, что в упрощенную формулу не входят, например, такие параметры, как КОНСТРУКТИВНАЯ ДОБРОТНОСТЬ. Ведь индуктивность характеризуется именно ей! Так с ростом частоты конструктивная добротность L падает. Увеличивается и сопротивление R .
