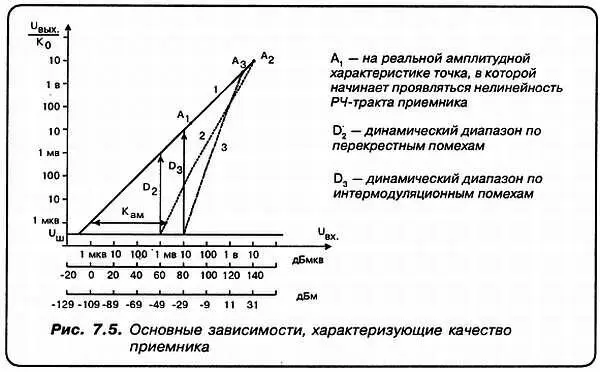

Здесь на горизонтали отложены напряжения полезных и мешающих сигналов на ВХОДЕ ПРИЕМНИКА, а по вертикали — напряжения сигналов на ВЫХОДЕ, приведенные ко входу. Те. поделенные на полный коэффициент усиления приемника — К 0. Тогда прямая 1 соответствует полезному сигналу и имеет единичный наклон, поскольку напряжение сигнала на входе совпадает с приведенным выходным напряжением. Естественно, что такая зависимость будет наблюдаться в области не слишком больших сигналов.

Тогда, сняв реальную характеристику (амплитудную) радиочастотного тракта приемника, можно определить и уровень забития. Это произойдет, когда входное напряжение будет таким, что реальная характеристика ОТКЛОНЯЕТСЯ на 3 дБ от прямой 1 .

«А»:А в чем на этой номограмме выражены уровни сигналов?

«С»:Уровни сигналов могут выражаться в микровольтах или децибелах. Используются также ОТНОСИТЕЛЬНЫЕ единицы измерения:

дБмкв — т. е. отношение НАПРЯЖЕНИЯ сигнала к одному микровольту, выраженное в децибелах, иначе — 20 lg( U сигн/1 мкв),

и дБм — т. е. отношение МОЩНОСТИ сигнала к одному миливатту, также в децибелах — 10 lg( P сигн/1 мвт).

На рис. 7.5 приведены ТРИ шкалы, что облегчает перевод одних единиц в другие. Нижняя шкала (дБм) соответствует верхним только в том случае, если R вхприемника равно 75 Ом! Для входного сопротивления 50 Ом к значениям шкалы дБм следует добавлять 2 дБ.

Если в смесителе присутствует нелинейность, из-за наличия в ВАХ (вольт-амперной характеристике) квадратичных членов возникают, как говорилось, перекрестные помехи. Причем, напряжение перекрестной помехи на выходе пропорционально КВАДРАТУ входного напряжения! Этот факт и характеризует линия 2 ! По графику всегда можно найти К амкак расстояние по горизонтали между прямыми 1 и 2 при заданном уровне полезного сигнала.

«А»:Получается, что на нашем рисунке определено значение К ампри уровне полезного сигнала 1 мкВ! Найденное значение будет соответствовать случаю 100 процентной модулированной помехи!

«С»:Верно! Но если брать коэффициент модуляции 30 процентов, то найденное значение надо увеличить в 3,3 раза, т. е. на 10 дБ.

Из номограммы также видно, что К ам…

«Н»:Простите, а что такое К ам?

«С»: К ам— это КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ амплитудной модуляции, который сильно зависит от выбранного уровня сигнала!

Если в одинаковой степени уменьшать уровень и полезного сигнала, и помехи на входе, то при этом К ам— ВОЗРАСТАЕТ! Отсюда следует важнейший вывод! Можно даже сказать более образно — краеугольный камень в проектировании радиоприемников:

ПРИ ЛЮБОМ ТИПЕ СМЕСИТЕЛЯ УВЕЛИЧЕНИЕ ЧУВСТВИТЕЛЬНОСТИ СО ВХОДА СМЕСИТЕЛЯ ОДНОВРЕМЕННО УВЕЛИЧИВАЕТ РЕАЛЬНУЮ СЕЛЕКТИВНОСТЬ!

Вот почему в структурной схеме приемника Роде применен аттенюатор!

«А»:Если я правильно понял, уменьшая напряжение ВСЕХ сигналов на входе — и полезных, и мешающих в два раза (6 дБ), мы уменьшаем полезный сигнал на выходе тоже в два раза. А перекрестная помеха на выходе при этом УМЕНЬШАЕТСЯ В ЧЕТЫРЕ РАЗА!?

«С»:Ты всегда все быстро схватываешь! Но помни, что главным средством повышения реальной селективности остается улучшение качества смесителей!

Поскольку с улучшением параметров смесителя линия 2 сдвигается ВПРАВО!

«Н»:А что интермодуляционные Помехи?

«С»:Это уже, так называемые, помехи третьего порядка. То есть напряжение помехи на выходе приемника пропорционально КУБУ ВХОДНОГО НАПРЯЖЕНИЯ ИНТЕРФЕРИРУЮЩИХ СИГНАЛОВ! Что и представлено зависимостью 3 .

Откуда следует, что для снижения помех этого вида повышение чувствительности со входа смесителя и применение аттенюатора на входе приемника — еще более эффективны!

«А»:А что имеют в виду, когда говорят, что реальная селективность приемника определяется его ДИНАМИЧЕСКИМ ДИАПАЗОНОМ?

«С»:Имеют в виду следующее… Нижнюю границу динамического диапазона принимают равной уровню СОБСТВЕННЫХ ШУМОВ U ш, приведенному ко входу. Верхняя граница соответствует напряжению на входе, при котором продукты ПЕРЕКРЕСТНЫХ ИСКАЖЕНИЙ и ИНТЕРМОДУЛЯЦИОННЫХ ИСКАЖЕНИЙ равны внутренним шумам!..

«Н»:Я что-то не врубаюсь!..
