«С»:Ну подумай!.. Если напряжения двух сигналов (а мы о них уже говорили выше, это f вп1и f вп2) равны или ниже верхней границы динамического диапазона, то их сигналы прослушиваются только НА ИХ СОБСТВЕННЫХ ЧАСТОТАХ!

Если же напряжения этих сигналов больше, то на фоне шумов слышны их биения (перекрестная помеха, не зависящая от частоты настройки). Или же сигналы прослушиваются еще на двух частотах!

«А»:А именно, на каких?

«С»:Да хотя бы на:

2 f вп1— f вп2и 2 f вп2— f вп1

На графике динамический диапазон по перекрестным D2 и интермодуляционным D3 помехам находят, отсчитав по вертикали расстояние от точки пересечения, соответственно, прямой 2 или 3 с горизонтальной линией, соответствующей уровню шумов, до прямой!

«А»:А если ДИНАМИЧЕСКИЙ ДИАПАЗОН необходимо охарактеризовать только одним значением?

«С»:Тогда выбирай наименьшее из двух и не ошибешься!

Вообще можно считать, что реальную селективность полностью определяют две «точки пересечения» А 2и А 3. Они получаются при продолжении прямых 2 и 3 до пересечения с прямой!

«А»:Раз уж мы все равно коснулись этой темы, давайте дадим более строгие определения понятия ЧУВСТВИТЕЛЬНОСТИ приемника!

«С»:ЧУВСТВИТЕЛЬНОСТЬ — это минимальное напряжение сигнала на входе приемника, которое обеспечивает отношение сигнала к шуму, равное 20 дБ!

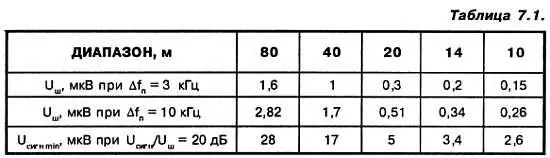

Мы дальше будем касаться этого вопроса еще не раз, поэтому заметим только, что коэффициент шума всего приемника уменьшается при уменьшении коэффициента шума отдельных его узлов. Вот здесь у меня очень простая и удобная табличка, предложенная одним исследователем для оценки значения минимального шумового напряжения, развиваемого согласованной наружной антенной на сопротивлении 75 Ом в различных КВ диапазанах (см. табл. 7.1).

«А»:Это при значениях полосы пропускания равной в одном случае 3, а в другом 10 кГц?

«С»:Совершенно верно!.. Здесь вполне наглядно представлены значения той чувствительности, которой стоит добиваться при проектировании приемников с КВ. Это, естественно, в том случае, если ты желаешь добиться соотношения сигнал/шум = 20 дБ (10 раз). Но когда идет интересная передача из-за «бугра», то сказанное вполне можно различить и при вдвое меньшем соотношении сигнала к шуму!

«Н»:Мне попался как-то паспорт старого, но широко известного приемника «Спидола». У моего дяди он еще сохранился. Там, помню, фигурировала чувствительность на КВ равная 100 микровольтам! А может я ошибаюсь?

«С»:Нет, Незнайкин! Ты не ошибаешься! Действительно, «совдеповская» «аппаратура высокого класса» ВСЕГДА характеризовалась чувствительностью на порядок хуже, чем современная ей заграничная! И это делалось вполне сознательно! Уж в два-три раза улучшить чувствительность приемников вполне реально было бы и на отечественной компонентной базе того времени!

«А»:Но я встречал довольно толстые книги, где объяснялось, что высокая чувствительность просто НЕ НУЖНА, поскольку ее не возможно реализовать!

«С»:Я тоже знаю такие книги, равно как и «рыночную цену» их, порой, маститым авторам! Это, мои дорогие юные друзья, можно считать одним из примеров совдеповской демагогии в области радиотехники! И следующий раз мы начнем беседу именно с этой темы!

«Аматор»:Мы снова пришли надоедать Вам, уважаемый Спец!

«Спец»:Ничуть не бывало! Мы продолжаем нашу «прогулку по структурной схеме приемника Роде»!

Да, действительно, жизнь складывается так, что техника и политика часто завязаны в такой узел, когда развязать его можно только в том случае, если одновременно потянуть за оба конца! А по-отдельности вообще ничего понять невозможно!

«А»:Неужели чувствительность радиоприемников — это политика?

«С»:Вне сомнений! К счастью для него, Незнайкин не помнит это время, поскольку тогда «он был крайне мал, он был — дитя!»

Тоталитарное советское общество строилось таким образом, чтобы компартия (ее «вожди») посредством своего «боевого отряда» (КГБ) — имела возможность постоянно контролировать информацию, которую «скармливали» народу. Что касается кинофильмов, театральных постановок, журналов и газет — тут все понятно и комментарии излишни!
