Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:А с помощью какой лампы Алладина это удалось сделать?

«А»:С помощью так называемого СМЕСИТЕЛЯ, осуществляющего процесс преобразования частоты!

«С»:Вообще в различной радиоаппаратуре особую роль играют, так называемые, НЕЛИНЕЙНЫЕ ПРОЦЕССЫ. Это и детектирование, и модуляция, и даже некоторые случаи усиления сигнала. Основным признаком всякого нелинейного процесса является, Аматор…

«А»:…Изменение формы электрического сигнала, в результате чего в его спектре появляются НОВЫЕ ЧАСТОТНЫЕ СОСТАВЛЯЮЩИЕ!

Однако нелинейный процесс осуществляется только в том случае, если в состав цепи вводится простой или сложный, но обязательно НЕЛИНЕЙНЫЙ ЭЛЕМЕНТ!

Вот именно к числу таких, нелинейных процессов, относится и ПРЕОБРАЗОВАНИЕ ЧАСТОТЫ, лежащее в основе СУПЕРГЕТЕРОДИННОГО метода приема.

«С»:Так вот, если к такому нелинейному элементу одновременно подвести два сигнала с различными частотами f 1и f 2, то в цепи этого элемента появятся самые различные комбинации этих сигналов!..

Вузовские курсы по радиотехнике перечисляют несколько комбинаций, которые при этом получаются! Но нас интересуют только две… Так Аматор?

«А»:Мне очень неловко в этом признаться, но я всегда считал, что только одна!.. А именно f 1— f 2. При том, что частота гетеродина f гет= f 1, a f 2— частота несущей канала, в котором осуществляется прием… То есть f гет— f сигн.

«С»:Ты совершенно прав, но не следует забывать и о такой комбинации, как f сигн— f гет.

«А»:Ну конечно! Это ведь так важно для понимания термина ИЗБИРАТЕЛЬНОСТЬ ПО ЗЕРКАЛЬНОМУ КАНАЛУ!

«С»:Друг мой, ты совершенно прав, но я имел в виду не только это… Кстати, чему соответствует эта разность частот?

«А»: f гет— f сигн? Она равна f пр, то есть ПРОМЕЖУТОЧНОЙ ЧАСТОТЕ!

Однако особенно следует отметить следующее обстоятельство — если один из двух сигналов, породивших сигнал промежуточной частоты, будет модулированным, то сама промежуточная частота окажется… ПРОМОДУЛИРОВАННОЙ ЭТИМ ЖЕ САМЫМ СИГНАЛОМ!

Ну и совсем нетрудно понять, что поскольку f гет— это чистый, синусоидальный сигнал, то из этого следует, что произойдет перенос модулирующего сигнала (речь, музыка) на f np!

«Н»:Здорово! А какой обычно выбирается промежуточная частота?

«С»:Дорогой Незнайкин! Спросил бы ты это, скажем, лет 20 назад, то я не моргнув глазом, с чувством глубокой убежденности ответил бы так. А именно, что промежуточная частота строго стандартизирована и равна в Европе — 465 кГц, а в США и Японии — 455 кГц!

«А»:А сейчас, как писал Дюма, «20 лет спустя», разве это не так?

«С»:Мы еще не раз будем иметь возможность убедиться, что совсем не так!

Но не будем пока брать это в голову! Продолжай пожалуйста, Аматор!

«А»:…Так вот, давайте посмотрим, чему будет равна полоса пропускания полосового фильтра, настроенного на частоту 465 кГц, если его добротность — 100?

«Н»:Даже я могу легко подсчитать, что полоса составляет 4,65 кГц!

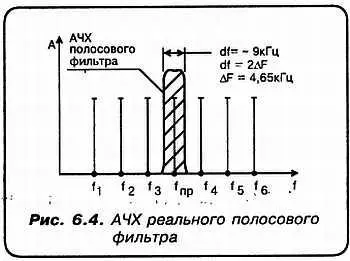

«А»:И это в то самое время, как каналы от f 1и до f 6по-прежнему разделены промежутком в 10 килогерц! Прошу взглянуть на рис. 6.4.

Теперь в полосе приема оказалась ТОЛЬКО ОДНА СТАНЦИЯ! Поскольку после смешения частот и получения f промв АЧХ «вмещается» только ОДИН канал! Приведем численное обоснование сказанного:

Итак,

f 0= 10 МГц; f гет= 10,465 МГц;

тогда:

f гет— f пром = 465 кГц!

Рассмотрим ситуацию с ближайшим каналом, частота которого равна:

f 3= 10,010 МГц.

При той же частоте гетеродина, равной 10,465 МГц, имеем:

f гет— f 3 = 10,465 МГц — 10,010 МГц = 455 кГц.

В полосу пропускания контура промежуточной частоты f 3уже НЕ ПОПАДАЕТ!

«Н»:Вот что дает перенос полезного сигнала на новую несущую, равную f пром!

Мне кажется, что добротности, равной 100, здесь даже многовато!

«С»:Совершенно верно! Поэтому полосовые фильтры на 465 кГц, используемые для радиовещательных приемников, имеют обычно Q = 70–80. Попутно решалась задача, стоящая перед Армстронгом — как получить устойчивое высокое усиление для сигнала радиочастоты.

«Н»:А разве для ВЧ сигнала действительно необходимо высокое усиление?
