Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Мы, Незнайкин, ещё будем говорить на этот счет подробно! А что означает двойная стрелка между катушками, ты понимаешь?

«Н»:Не совсем, если честно!

«А»:А между тем это символизирует, что взаимное расположение этих обмоток можно изменять механическим регулированием!..

«С»:Ну что, идем дальше? В 1915 г. появились электронные лампы с высоким вакуумом. Эти лампы обеспечили возможность создания не только генераторов незатухающих колебаний, но также и усилителей слабых сигналов!

Поэтому в практику прочно вошли так называемые ПРИЕМНИКИ ПРЯМОГО УСИЛЕНИЯ. Но еще прежде них — ДЕТЕКТОРНЫЕ. Эго я рассказываю прежде всего для тебя, Незнайкин!

«Н»:Спасибо, большое спасибо!.. Но если бы к тому же я ясно представлял себе, что такое вообще ДЕТЕКТОРНЫЙ приемник!?..

«С»:Дорогой Аматор! Так вы не рассматривали процессы детектирования?…

«А»:Так судьба сложилась!.. Мы просто не успели этого сделать!

«С»:Но обойти этот вопрос молчанием мы не можем!

«Н»:Но как бы там ни было, КОГЕРЕР для этого сейчас уже не применяют?

«С»:КОГЕРЕР ушел в историю! Но, как говорится, «король умер — да здравствует король!» Вместо КОГЕРЕРА в современной радиотехнике используется КОГЕ…РЕНТНЫЙ ДЕТЕКТОР!

«Н»:Расскажите сначала об обычном!

«С»:«Вы просите песен? Их есть у меня!» А ну-ка, скажите мне, какой спектр или лучше диапазон частот занимает обыкновенная человеческая речь?

«Н»:Я где-то слышал, что диапазон воспринимаемых человеческим ухом частот лежит в пределах от 16 до 20000 герц!

«А»:А обыкновенная речь (не музыка) ограничена диапазоном 150—4500 герц! Я не слишком ошибся?

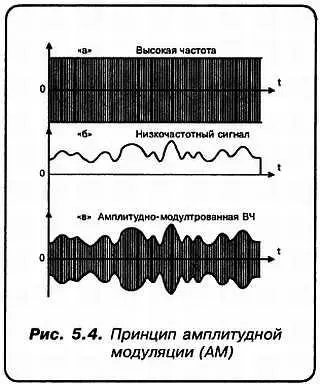

«С»:Не слишком!.. Некоторые исследователи, кстати, считают, что диапазон воспринимаемых верхних частот простирается до 30 кГц! Однако понятно, что эти частоты сами по себе в «эфир» с помощью антенн приемлемых размеров переданы быть не могут! Поэтому для технического решения подобных задач используется МОДУЛЯЦИЯ. А что это такое, видно на примере так называемой АМПЛИТУДНОЙ МОДУЛЯЦИИ (см. рис. 5.4).

Вопросы к иллюстрирующим этот термин рисункам имеются?

«А»:У меня — нет! А у тебя Незнайкин?

«Н»:Только один! Высокая частота может быть любой?

«С»:В принципе, да! Но показанная здесь АМПЛИТУДНАЯ модуляция (или AM) применяется только в диапазонах ДВ, СВ и КВ!

Поскольку считается самой примитивной и помехонеустойчивой. Например, в диапазоне УКВ применяется более совершенная, ЧАСТОТНАЯ МОДУЛЯЦИЯ!

«Н»:А на рисунке ее можно изобразить?

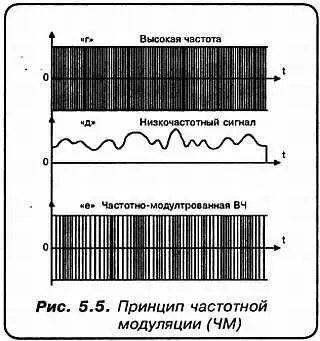

«С»:Без проблем! Да вот она на рис. 5.5.

«Н»:То есть в этом случае непостоянна именно частота сигнала?

«С»:Конечно, при том, что амплитуда сигнала сохраняет свою величину! Имеются значительно более совершенные виды модуляции.

Например, ИМПУЛЬСНАЯ, ФАЗОВАЯ, ИМПУЛЬСНО-ЧАСТОТНАЯ и т. д. Но при всем, при том — в области длинных, средних и коротких волн для радиовещания применяется и будет применяться еще долго ИМЕННО ЭТА, такая «плохая» и «устаревшая» АМПЛИТУДНАЯ МОДУЛЯЦИЯ!

«А»:Казалось бы, если уж она такая «плохая», то смените ее на другую — «хорошую» да и дело с концом!

«С»:Это уже давно пытаются сделать! Вот, например, еще в 1915 г. Джон Карсон изобрел ОДНОПОЛОСНУЮ МОДУЛЯЦИЮ, которая экономила и мощность, и полосу частот.

Любопытно, что однополосная модуляция (или SSB) появилась как практическое следствие математического анализа модулированной несущей!

Но прежде, чем говорить об SSB или, например, частотной модуляции, давайте вернемся к вопросам детектирования!

Прежде всего, Незнайкин! Для чего оно необходимо? Почему нельзя (см. рис. 5.4, иллюстрирующий AM) просто подать сигнал вида «в» на головные телефоны или динамик?

«Н»:«Это мы не проходили, это нам не задавали!» А, действительно, почему?

«С»:Потому что, сделай мы подобное, ничего-то бы мы с вами не услышали! Не может мембрана динамика колебаться с такой частотой! Да и ухо человека ВЧ — колебания просто не воспримет.

Значит, остается только один выход — ВЫДЕЛИТЬ НИЗКОЧАСТОТНЫЙ СИГНАЛ! А как это сделать?
