Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

Вот почему первым сообщением Попова было имя Генриха Герца!

«А»:Вы имеете в виду Александра Степановича Попова!?

«С»:Разумеется, потому что именно преподавателю минных офицерских классов в Кронштадте А. С. Попову удалось сконструировать приемник электромагнитных волн, обладающий достаточной для практических целей чувствительностью!

«Н»:А как был устроен приемник Попова?

«С»:Очень изобретательно, как на то время! В приемной цепи Попов использовал «КОГЕРЕР». Это устройство изобрел незадолго до экспериментов Попова француз Бранли!..

КОГЕРЕР представлял из себя стеклянную трубку с двумя выводами, между которыми были засыпаны мелкие железные опилки. Из-за тонкого слоя окиси, содержащегося всегда на поверхности железных опилок, сопротивление КОГЕРЕРА — велико! Но только до того момента, пока на его выводы не подано высокое напряжение. Безразлично, постоянное или переменное!

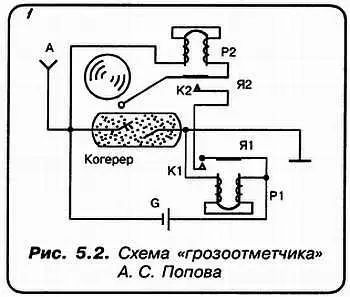

«А»:Но ведь через обмотки реле Р1 напряжение батареи подается на КОГЕРЕР постоянно (см. рис. 5.2)?

«С»:Это действительно так! Но напряжения батареи недостаточно, чтобы «заработал» КОГЕРЕР. Через антенну А на него подается еще и высокочастотное напряжение. Именно оно приводит к тому, что опилки, как бы «слипаются» и сопротивление КОГЕРЕРА резко падает! При этом срабатывает реле Р1, притягивая якорь Я1. В этом случае замыкается контакт К1. Следовательно, срабатывает реле Р2, притягивая к себе якорь Я2. При этом разрывается силовая цепь посредством контакта К2. Через реле Р2 перестает протекать ток и под действием механической пружины Я2 возвращается в первоначальное положение.

Не только наличие антенны являлось важнейшим элементом приемника Попова, но и релейный усилитель постоянного тока также! Поскольку относительно слабый ток через когерер приводил в действие чувствительное реле Р1, контакты которого замыкали цепь электрического звонка.

«Н»:Но если исходить из этого рисунка, уважаемый Спец, то создается впечатление, что молоточек лупил не только по чашечке звонка, но еще и прямо по когереру!?

«С»:Атак оно и было! Именно таким образом КОГЕРЕР автоматически встряхивался после приема каждого электромагнитного импульса! И был готов к приему следующего!

Но заметьте, что в приборе Попова применяется и ЗАЗЕМЛЕНИЕ!

«А»:Я где-то читал, что приемник Попова называли «грозоотметчик»?

«С»:Это сам Попов так его назвал! С подключением наружной антенны удалось регистрировать грозы на расстояниях до 30 километров. Вот это устройство, а мы уже разобрали принцип его действия, А. С. Попов и продемонстрировал 7 мая 1895 года на заседании Русского Императорского физико-химического общества!

В дальнейшем было обнаружено, что КОГЕРЕР обладает детекторным эффектом, а для приема с 1899 г. стали использовать головные телефоны. В последующих опытах было замечено, что чувствительность приемника к слабым сигналам значительно возрастала, если с приемником был связан собственный, даже маломощный генератор! Настроенный на частоту, близкую к частоте принимаемого сигнала!

Собственный генератор получил наименование — ГЕТЕРОДИН. А сам приемник получил название — ГЕТЕРОДИННЫЙ.

25 октября 1906 года американский инженер Ли де Форест подал заявку на выдачу ему патента. Речь в нем шла о знаменитом «АУДИОНЕ»! То есть о трехэлектродной вакуумной лампе-усилителе! Хотя, если говорить строго, первые «аудионы» усиливали амплитуду входного напряжения меньше, чем в два раза! Шесть лет тяжких трудов ушло на то, чтобы «аудион» стал действительно усилителем!

В 1912 г майор — американец Эдвин Армстронг создал на основе «аудиона» электронный генератор незатухающих одночастотных колебаний. Я подчеркиваю — ОДНОЧАСТОТНЫХ!

«А»:Это потому, что искровые передатчики (генераторы) не обладали этим свойством?

«С»:Да, искровая техника этим свойством не обладала! Там можно было говорить только о некотором спектре частот!

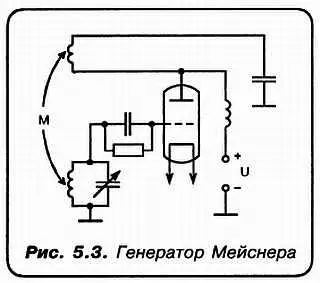

Итак, генераторы Армстронга, а также Фореста и Александра Мейснера позволили получать чистые непрерывные синусоидальные сигналы! Вот схема лампового автогенератора на рис. 5.3.

«Н»:На схеме колебательного контура показан конденсатор со стрелкой! Это значит — переменный?
